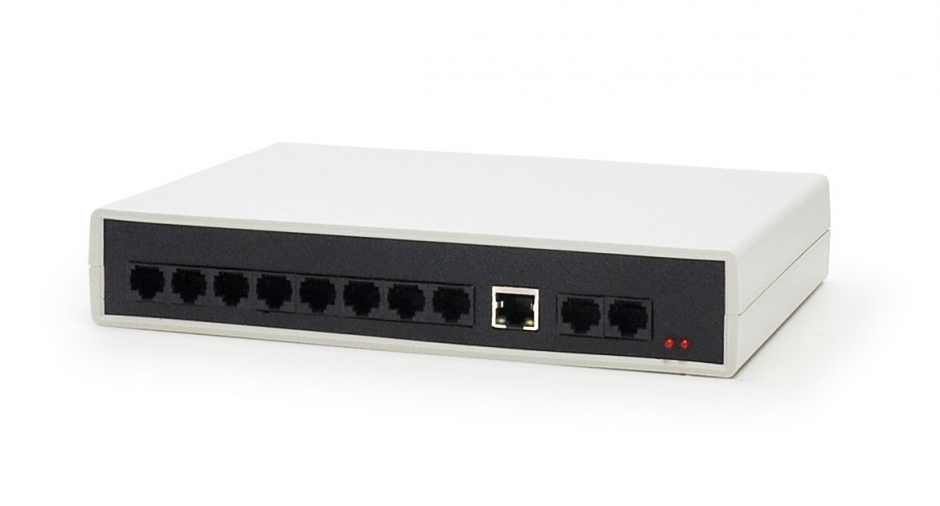

Блок коммутации и питания БКИП-8

Входное напряжение	175-240B
Степень защиты	IP20

Описание

Питание всех электронных табло, принадлежащих системе управления очередью (сокращенное обозначение: СУО), через линии связи RS-485 осуществляет блок коммутации и питания (сокращенно: БКИП).

Восьмиканальный блок БКИП-8 разработан на нашем предприятии с целью обеспечения надежной и полнофункциональной коммуникации табло серии "ТИ", входящих элементами в состав электронной СУО.

Выбор нашим КБ стандартизированных разъемов RJ-45 вместе со стандартизированными же кабелями UTP или FTP обеспечил простое подключение всех табло.

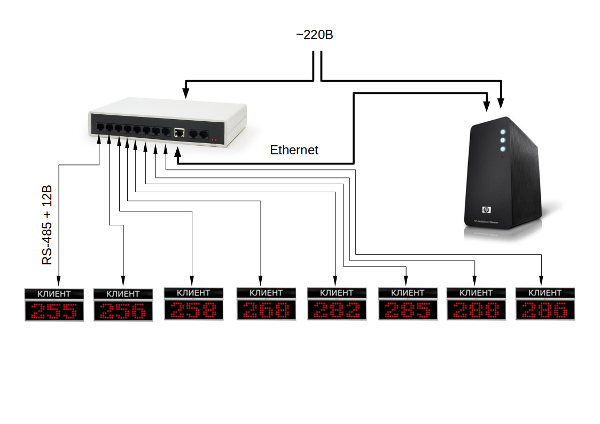

Блок БКИП-8 посредством порта Ethernet интегрируется с электронной системой СУО, выполняя при этом роль передатчика (или транслятора, от лат. translatio – передача): пакетов UDP в посылки RS-485. Кроме этого, БКИП-8 имеет возможность быть подключенным к с системе управления очередью портом RS-485, исполняя в этом случае роль стандартного разветвителя RS-485.

Плюсы использования блока БКИП-8:

Нет необходимости в прокладывании к каждому табло линии питания 220В (или 12В, если используется низковольтные по питанию табло)
Все коммутации «табло-сервер СУО» реализованы на базе применения стандартных кабелей и разъемов, которые принято обычно использовать в монтаже компьютерных сетей.
Повышена надежность линий связи: необходимость исключить какое-либо одно табло из всей сети системы никак не скажется на работоспособности всех остальных табло, которые продолжат работу и обмен информацией с сервером СУО.

Параметры

Вес:	0.52 кг

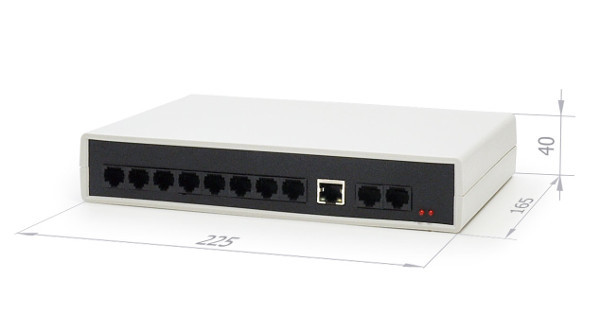

Габаритные размеры:	225x165x40
Напряжение питания:	от 175 до 240 В
Число каналов управления:	8
Тип выходного разъема:	RJ45
Максимальная мощность на один канал:	8 ватт
Максимальная суммарная мощность:	60 ватт
Защита от короткого замыкания:	да
Интерфейс управления:	LAN, RS-485
Напряжение питания нагрузки:	12 В
Степень защиты:	IP20
Диапазон рабочих температур:	от -20ºС до +40ºС
