Высота цифры - 96 мм

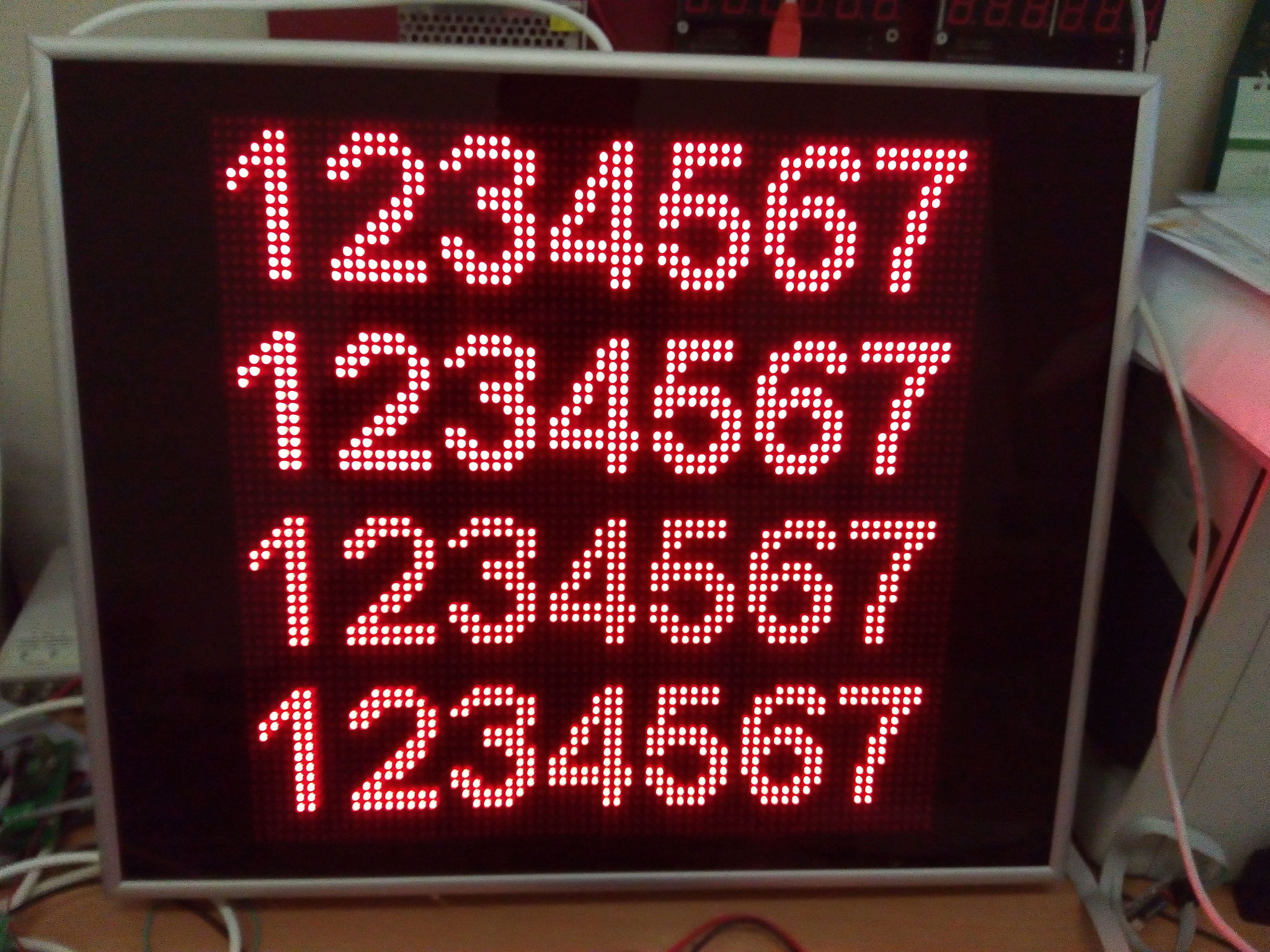

Количество строк - 4
Цвет свечения - красный или зеленый
Яркость свечения - 300 мКд
Количество символов - 7 (шрифт 8*16)
Разрешение окна - 64*16 пикселей

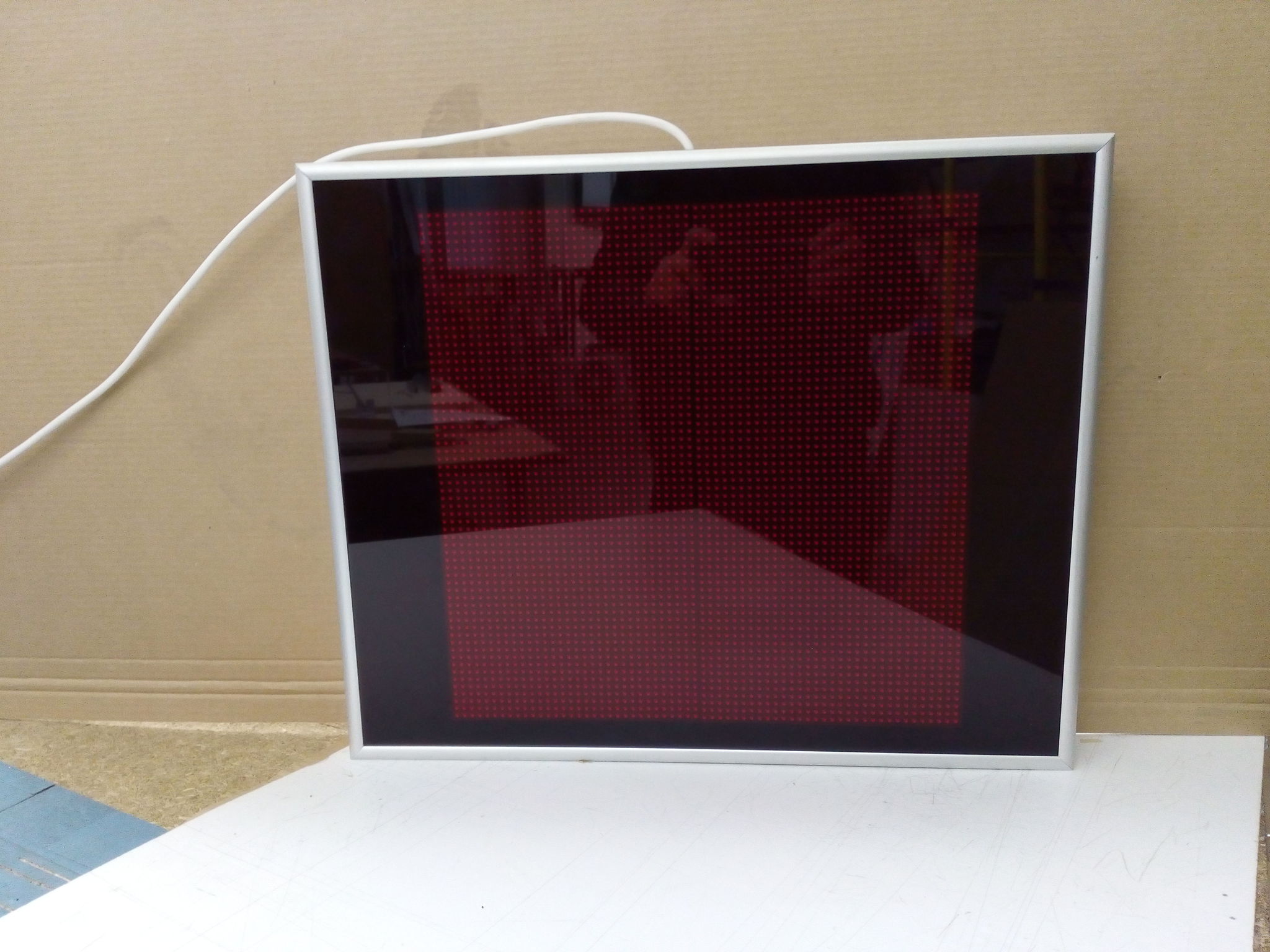

Габаритные размеры информационного табло - 550*450*60 мм
Тип излучателя - SMD светодиод
Угол обзора - 160 гр.
Цвет корпуса - анодируется алюминий
Напряжение питания - ~220 В±10%, 50Гц+-2%
Мощность потребления - не более 250 Вт
Интерфейс связи между пультом и табло - RS-485 (возможно LAN)
Тип исполнения - для помещения (возможно уличное)
Крепление - на стену (за петли) (возможны другие крепление за доп. плату)
Температурный диапазон - (+5С) - (+50С)
Пример пакета для отправки в табло
|
|
Заголовок: $E0,$00,SYSNUM,COMM,SIZE,CRCH,CRCL
SYSNUM - адрес табло
COMM - команда (00 - отправка информации на экран табло)
SIZE - размер блока данных в байтах, без байта контрольной суммы.
CRCH = (($E0+SYSNUM+COMM+SIZE) div $100) + (($E0+SYSNUM+COMM+SIZE) mod $100)
CRCL = ($E0+SYSNUM+COMM+SIZE) mod $100
Блок данных: D0,D1,D2....Dn,CRC
D0...Dn - данные для вывода на экран
CRC = (D0+D1 + .. +Dn) mod $100
|
|
|---|
| |
|
|---|
