ТИ-D100-1x(2R+3R)-RS232/485-220В

Строки 1
Символы 2+3
14200 руб × = 14200 руб

Описание

Документация

Светодиодная лампа Е27

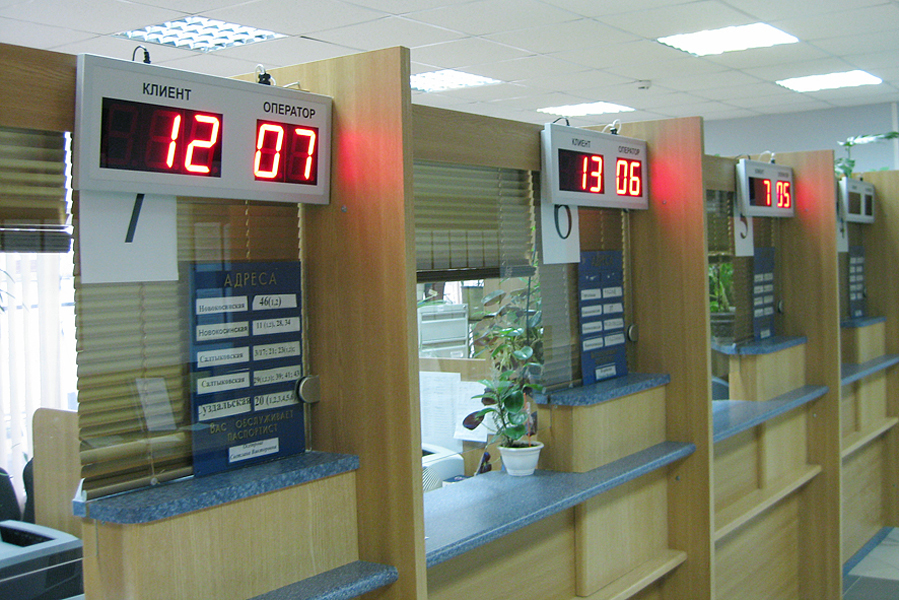

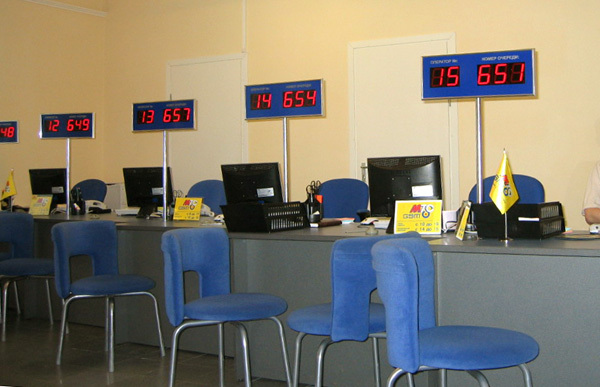

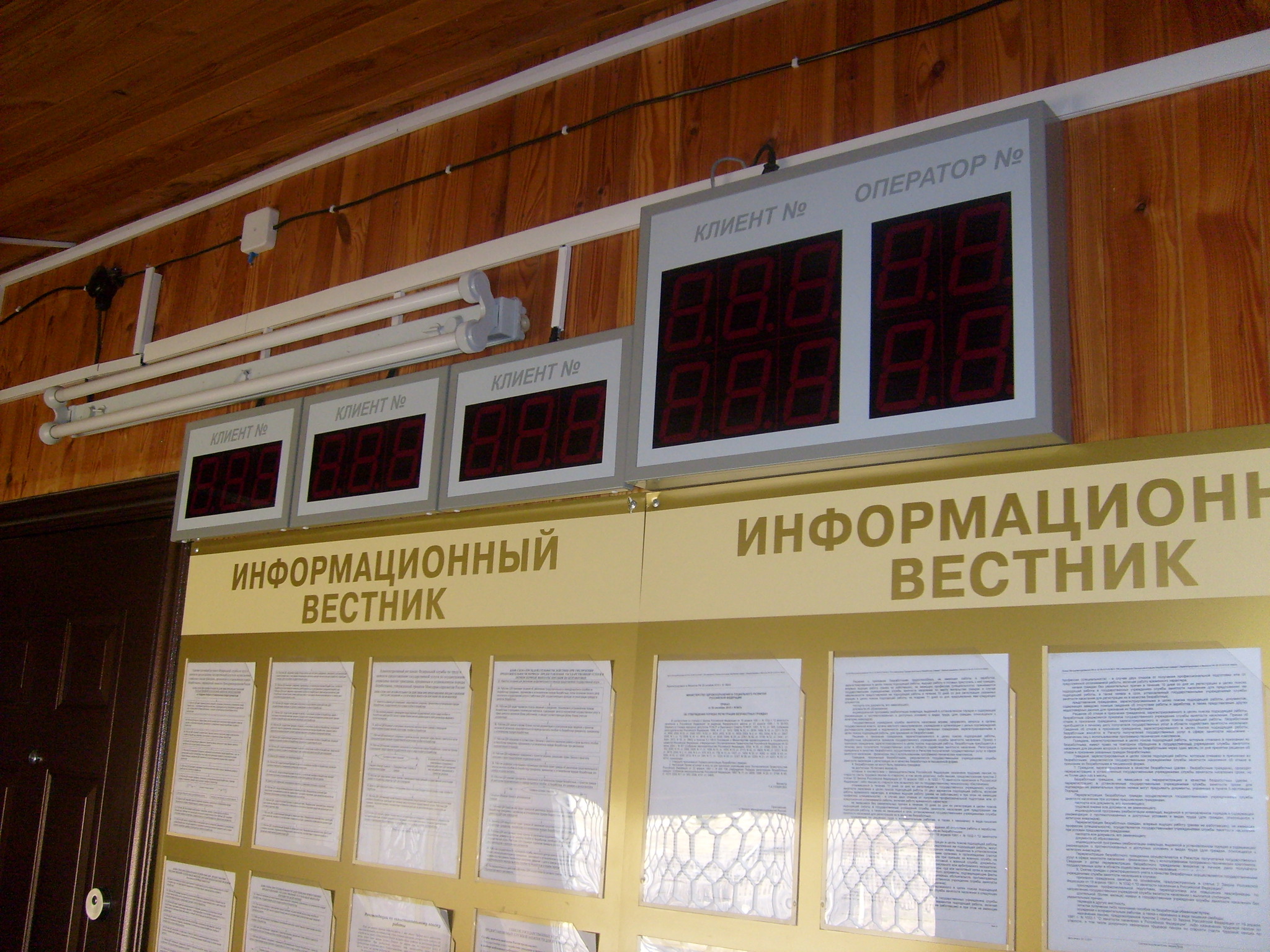

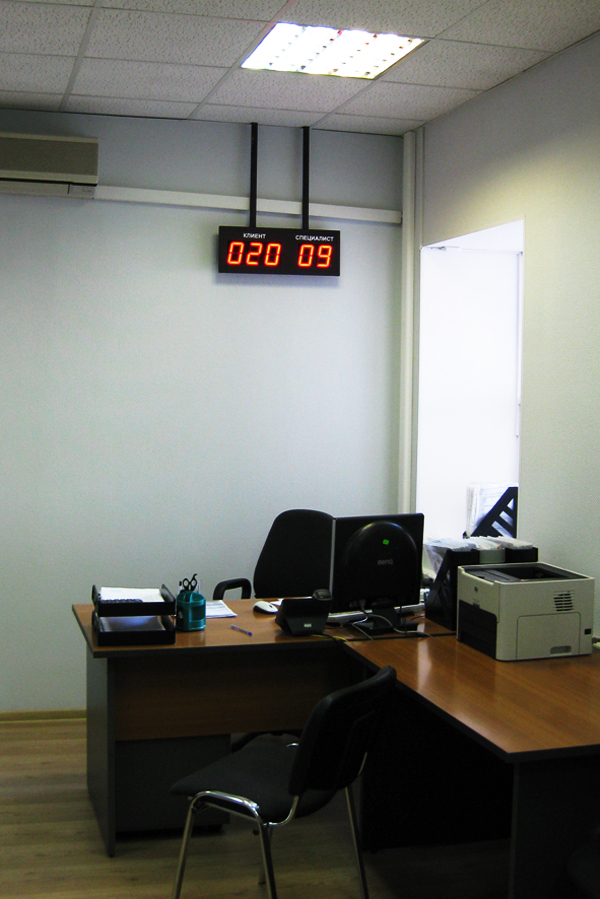

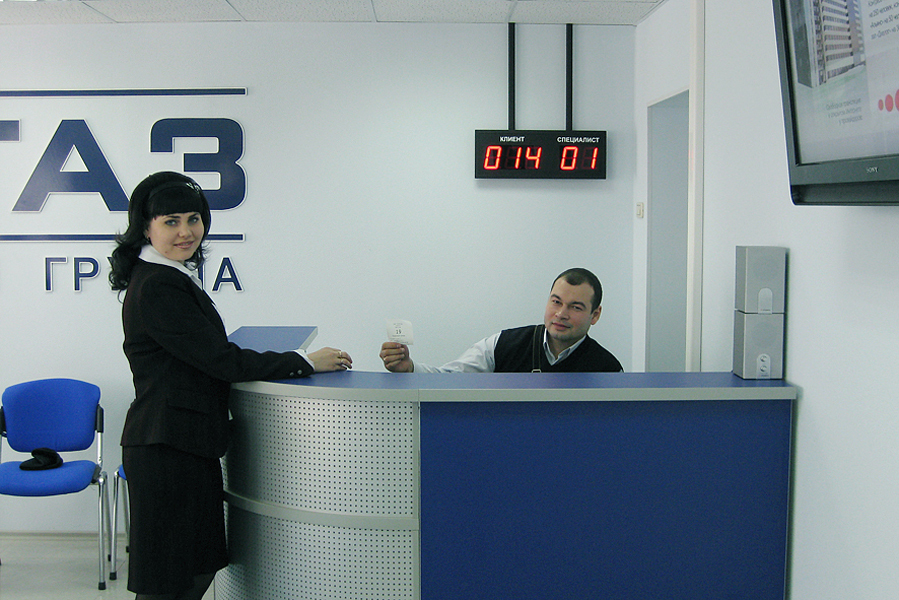

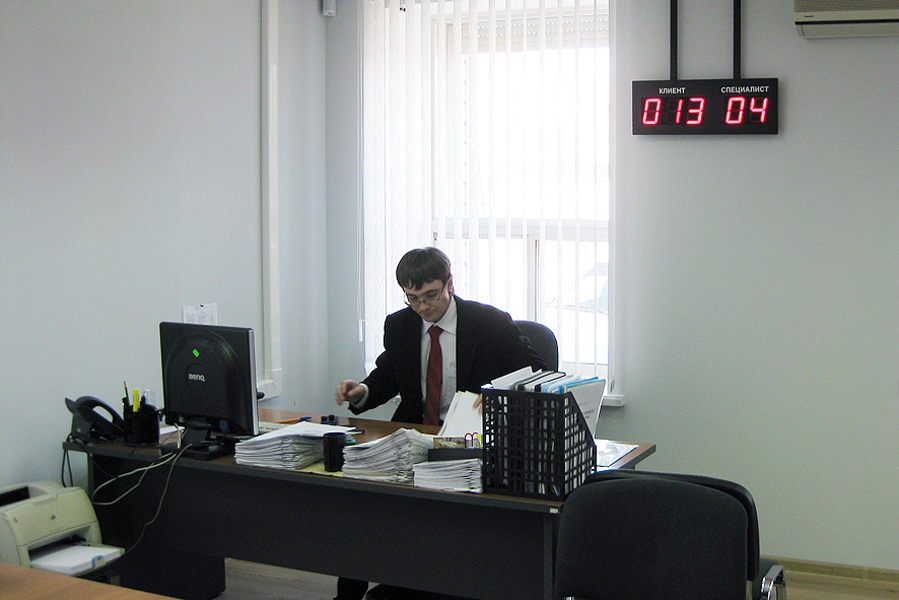

Светодиодное электронное табло для системы управления очередью клиентов для отображения порядкового номера клиента и номера оператора или кабинета, где его ожидают. Полкючение к системе управления очередью осуществляется по интерфейсу RS-485 или Ethernet.

      Табо оператора системы управления очередью может исполняться как на красных индикаторах, так и на зеленых. Возможно так же исполнение на белых, желтых, синих ииндикаторах, но со сроком поставки не менее трех месяцев.

     Табло оператора оснащено встроенным блоком питания и работает от сети в диапазоне питающих напряжений 175-250В

     Протокол управления табо открыт для сторонних разработчиков и адаптация программного обеспечения любой электронной системы управления очередью не представляет никакого труда.

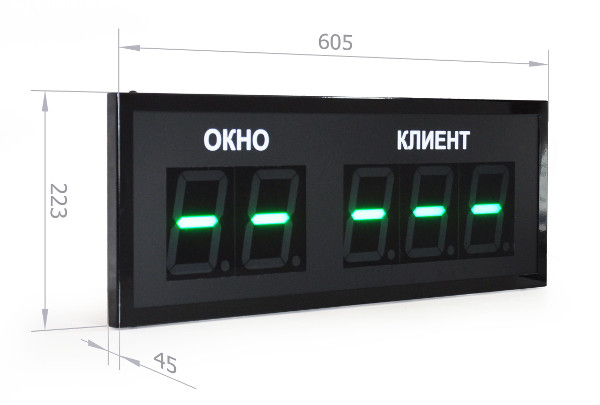

Габаритные размеры


Вес: 3 кг

Электрические параметры

Напряжение питания:

175 .. 250В AC/DC
Потребляемая мощность:

не более 15 Вт для красных
не более 25 для зеленых

Цвет индикаторов

Стандартрый: красныи, зеленый.
Под заказ: синий, белый, желтый и т.п.

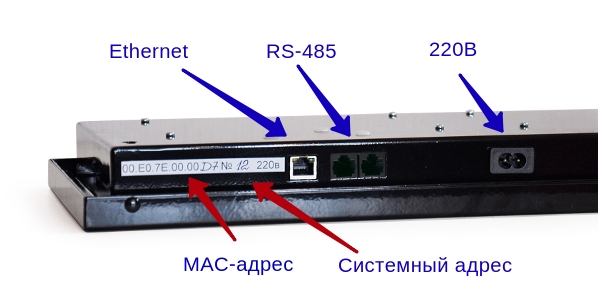

Подключение

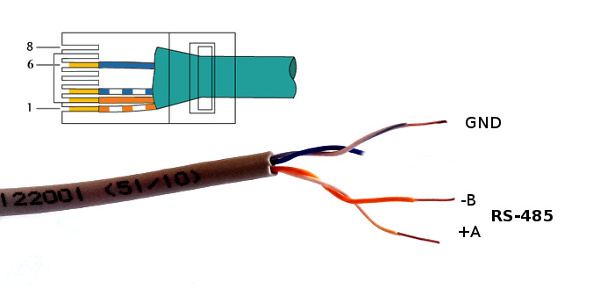

Кабель для подключения к разъему RS-485

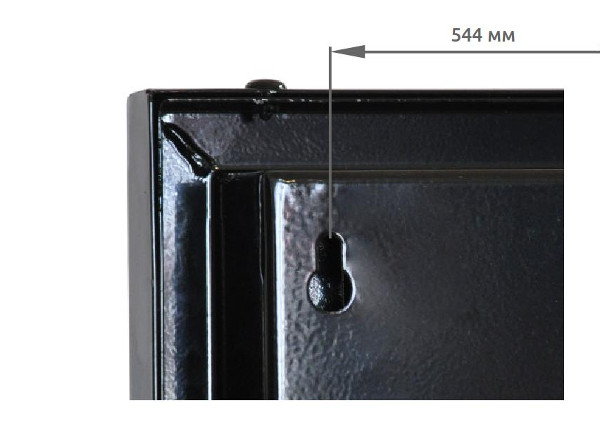

Крепление на полскую стенку

Пример пакета для отправки в табло

Заголовок: $E0,$00,SYSNUM,COMM,SIZE,CRCH,CRCL

SYSNUM - адрес табло

COMM - команда (00 - отправка информации на экран табло)

SIZE - размер блока данных в байтах, без байта контрольной суммы.

CRCH = (($E0+SYSNUM+COMM+SIZE) div $100) + (($E0+SYSNUM+COMM+SIZE) mod $100)

CRCL = ($E0+SYSNUM+COMM+SIZE) mod $100





Блок данных: D0,D1,D2....Dn,CRC

D0...Dn - данные для вывода на экран

CRC = (D0+D1 + .. +Dn) mod $100

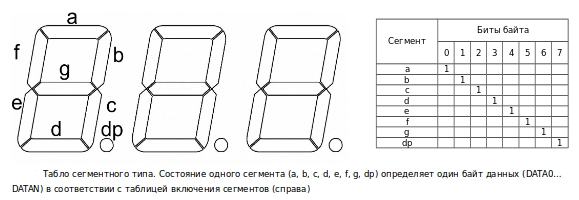

Отображение даннах на экране
