К3-DIN, контроллер 3-х канальный

Напряжение питания от 7 до 24 В
Количество каналов 3
Нагрузка на канал 10 А
Общая максимальная нагрузка 30 А
1370 руб × = 1370 руб

Описание

Документация

pasp2.jpg   rost_sert.jpg        scenraii.jpg

Трехканальный контроллер К3- DIN предназначен для управления монохромной и полноцветной RGB нагрузкой – светодиодными лентами, модулями и линейками.

Светодиодный контроллер К3-DIN выполнен в корпусе на DIN-рейку. Энергонезависимая память светодиодного контроллера способна вмещать до 32-х сценариев, которые управляют работой светового оборудования. Контроллер проигрывает исполняемые сценарии, плавно или динамично изменяя яркость и цвет свечения подключенного светодиодного оборудования.

Управление контроллером осуществляется с помощью инфракрасного пульта дистанционного управления, по линии DMX-512, а также при подключении к компьютеру с помощью программного обеспечения Light Control. Для создания новых сценариев работы контроллера К3-DIN используется программа Virtal Light. Контроллер К3-DMX может быть перепрограммирован в домашних условиях.

Подключение контроллеров серии «К» к компьютеру осуществляется с помощью преобразователя интерфейсов USB – RS-485.

Контроллеры для светодиодов К3-DIN позволяют осуществлять их каскадирование в режиме Master – Slave ("Ведущий – Ведомый") с целью увеличения числа диммируемых каналов.

Контроллеры К3-DIN могут выступать в роли автономного источника сигнала DMX-512 для управления другими устройствами DMX-512, такими как сканеры, диммеры, вращающиеся головы, стробоскомы, дымовые пушки, зенитные прожекторы и аналогичные приборы, управляемые по протоколу DMX-512.

Режимы работы светодиодного контроллера К3-DMX/DIN

Режим «Мастер» («Ведущий»)

В данном режиме контроллер проигрывает записанные в его ПЗУ (постоянное запоми-нающее устройство) сценарии, и выдает пакеты DMX-512 для других устройств. Например, для других контроллеров (диммеров) в системе, работающих в режиме «Только DMX» или «Автономный с контролем линии». Общее число каналов в режиме мастер – до 64, первые 3 канала диммируются самим контроллером-мастером.
Скорость, яркость и режим выполнения этих сценариев можно корректировать при помощи инфракрасного пульта дистанционного управления. Работа в этом режиме будет показана подсвеченным светодиодом «Мастер» на корпусе контроллера К3-DIN.

Режим «Только DMX»

В данном режиме контроллер принимает и обрабатывает пакеты по протоколу DMX-512. На световом оборудовании выполняется только программа, переданная с внешнего устройства. Если пакеты DMX-512 отсутствуют – яркость нулевая, либо соответствует последнему пришедшему пакету.

Режим «Автономный с контролем линии»

В данном режиме контроллер имеет возможность переключаться с работы по протоколу DMX-512, на работу по своим внутренним сценариям. В зависимости от того, поступают ли на контроллер пакеты DMX-512, происходит выбор проигрываемой информации.
Если по линии DMX-512 на контроллер приходит информация с внешнего устройства, он обрабатывает именно ее. При отсутствии пакетов в течение 2-х секунд, контроллер переключается на работу по своим внутренним сценариям.
Обратный переход осуществляется только после получения контроллером пакетов DMX-512, тогда он начинает обрабатывать их и передавать информацию на световое оборудование.
При повторном включении контроллер работает также, как и перед отключением: если он работал по своему собственному сценарию, он сразу же начинает воспроизводить его при включении, если он работал на прием и обработку пакетов DMX-512, то при включении он будет ожидать их приема в течение не более чем 2-х секунд.

Схемы подключения контроллера к источнику питания и светодиодной нагрузке представлены в Руководстве по эксплуатации.

Основные технические характеристики трехканального светодиодного контроллера К3-DIN:



Число каналов управления 3
Тип выходного каскада «открытый сток»
Напряжение питания от 7 до 24 В
Потребляемый ток 30 мА
Максимальная нагрузка на один канал 10 А
Максимальная суммарная нагрузка 30 А
Число градаций яркости 256
Частота обновления информации 90 Гц
Защита от короткого замыкания да
Количество программ (сценариев) 32
Интерфейс управления DMX-512, RS-485
Напряжение питания нагрузки не более 24 В
Число каналов в режиме «Мастер» 64

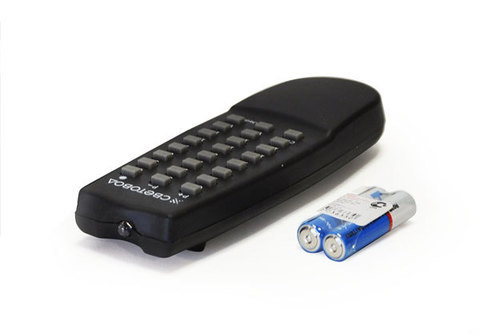

Дистанционное управление пульт ИК

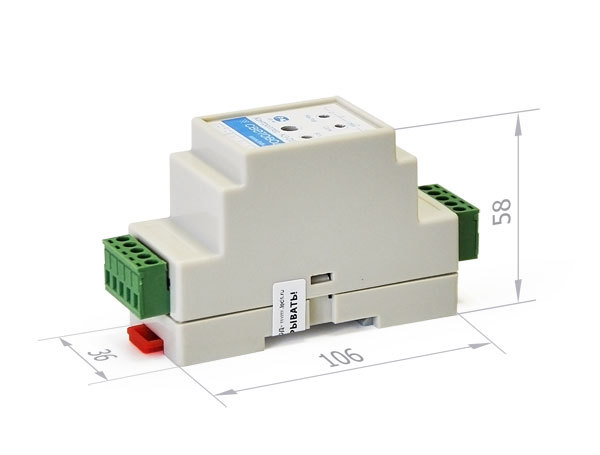

Упаковка, габариты 45х175х150 мм
Вес 0,6



Серия контроллеров «К» включает в себя множество моделей, с различными характеристиками и способами реализации управления светодиодной нагрузкой:

К3 – трехканальный контроллер для управления монохромной и полноцветной RGB светодиодной нагрузкой. Энергонезависимая память контроллера позволят записать в него до 32-х сценариев. При подключении к компьютеру, контроллер может быть перепрограммирован в домашних условиях с помощью программного обеспечения компании «Световод». Также с помощью компьютера может осуществляться полное управление подключенной к светодиодному контроллеру нагрузкой.

К3-IR – трехканальный контроллер светодиодов К3, с подключенным инфракрасным модулем для управления контроллером с помощью дистанционного пульта.

К3-DMX – трехканальный контроллер светодиодов К3, с подключенным модулем для управления контроллером по линии с интерфейсом DMX-512.

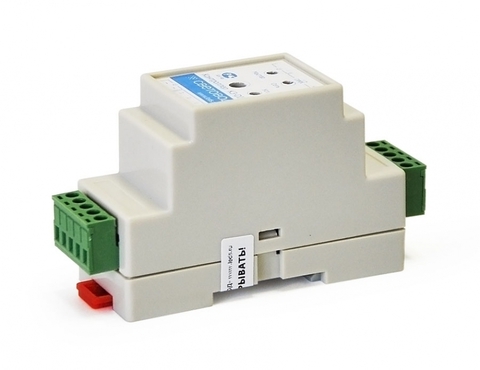

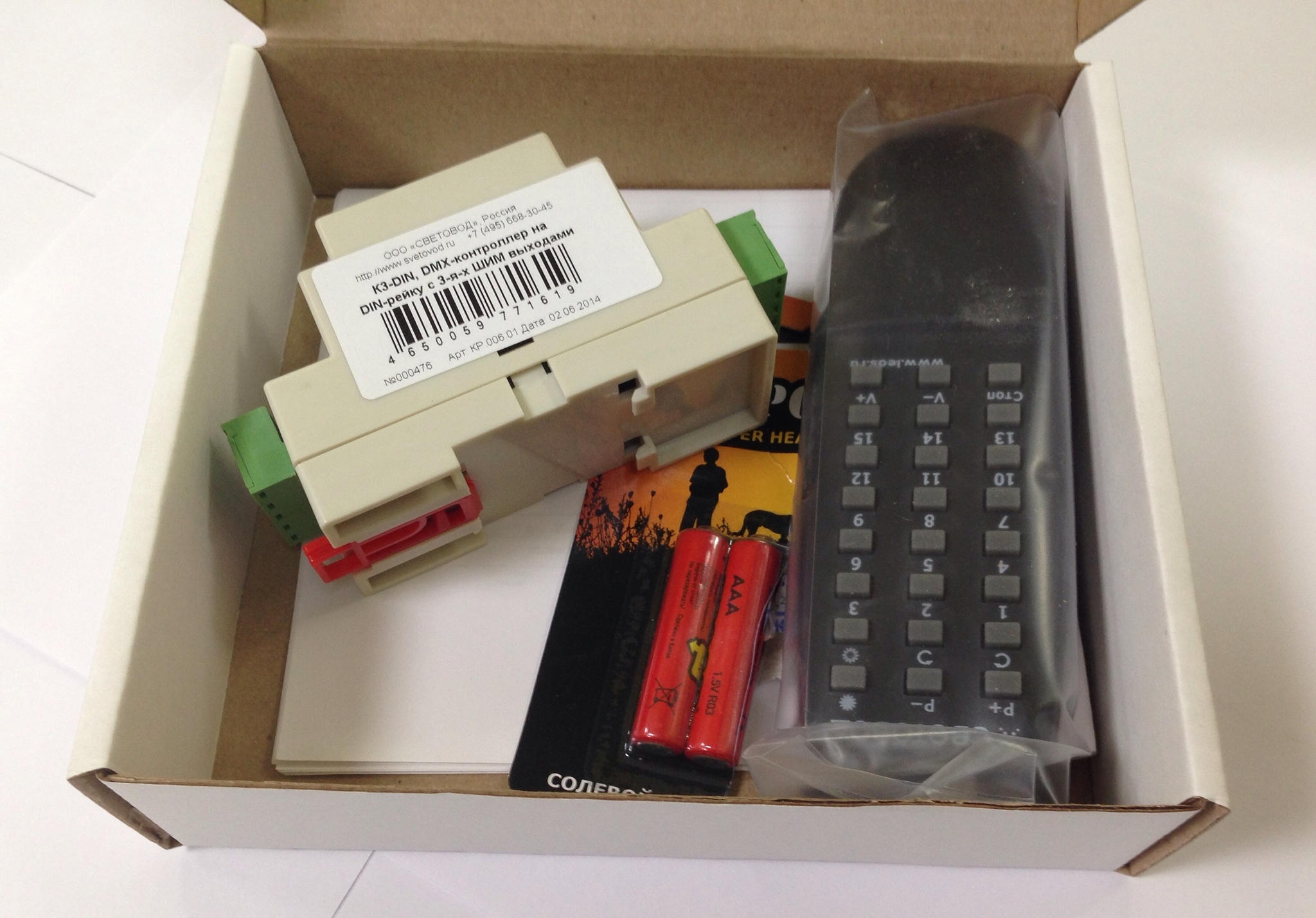

К3-DIN – трехканальный контроллер светодиодов в пластиковом корпусе для монтажа на DIN-рейку. Обладает возможностью управления по линии DMX-512, с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.

К16 – шестнадцати канальный контроллер светодиодов. Обладает возможностью управления с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.

К16-DMX – шестнадцати канальный контроллер светодиодов К16, дополненный возможностью управления по линии DMX-512.

К16-DMX-4x(0..10V) – контроллер с 4 мощными выходами. Обладает возможностью управления по линии DMX-512, с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.

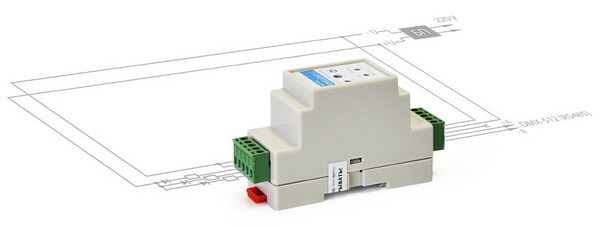

Схема подключения

RGB контроллер светодиодов

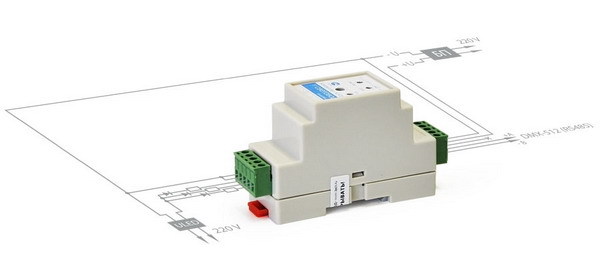

Схема подключения с дополнительным питанием светодиодной нагрузки

RGB контроллер светодиодов
