Сдвоенный заградительный огонь СДЗО-05-1

Цвет свечения бесцветный
Материал колпака стекло
13800 руб × = 13800 руб

Описание

Документация

Светодиодная лампа Е27 Светодиодная лампа Е27

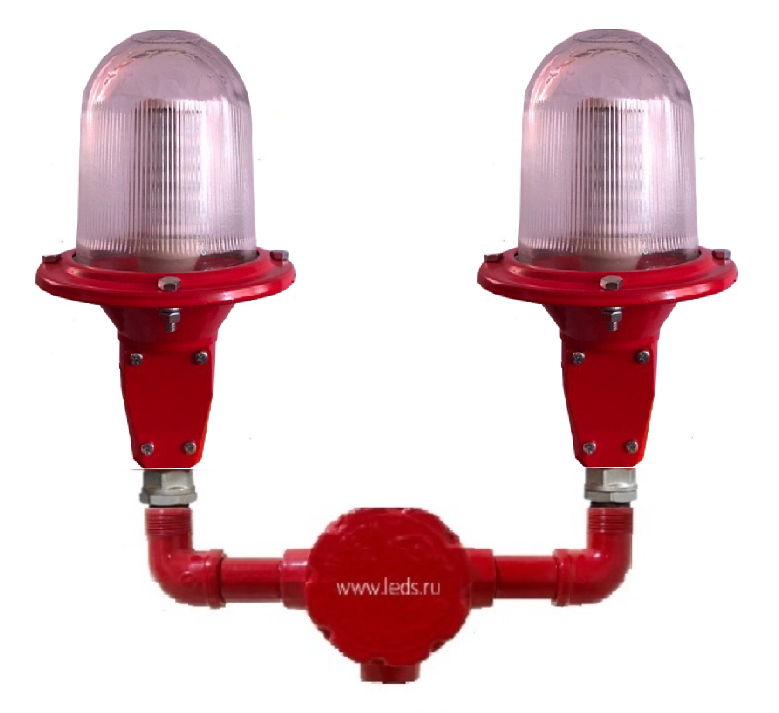

Двухрожковый светодиодный заградительный огонь СДЗО без защитной решетки.
СДЗО укомплектован светодиодной лампой. Светосигнальный прибор герметизирован и опломбирован. Колпак – стекло. Корпус – металлический, IP65.

Паспортные данные СДзО-05-1(2)



ТУ3461-001-98227698-2007
г. МОСКВА 2007 г.
Настоящие паспортные данные распространяется на приборы серии СДЗО-05 со светодиодным модулем, в дальнейшем именуемые “приборы”. Приборы предназначены для световой маркировки высотных и протяженных объектов общепромышленного назначения, а также административно общественных и жилых зданий и объектов другого назначения. Приборы рассчитаны на стационарный способ установки.
Тип свечения – постоянный,
Цвет – красный,
Режим работы – прерывисто-продолжительный.
Приборы изготавливаются для работы с напряжениями питания от 12 до 220В
Потребляемая мощность не более ВТ 10
Климатическое исполнение приборов УХЛ, категория размещения 1 по ГОСТ 15150, при диапазоне рабочих температур от плюс 50 С до минус 50 С.
Расшифровка условного обозначения приборов:
СД – светодиодный;
З – заградительный;
О – огонь;
05 – номер серии;
Конструктивное отличие:
– конструкция без защитной сетки.
– конструкция с антивандальной защитной сеткой.
Пример записи обозначения приборов при их заказе или в документации другого изделия:

-Прибор СДЗО-05-2(1), ТУ3461-001-98227698-2007

Технические параметры.
1.1. Приборы соответствуют требованиям технических условий ГОСТ Р МЭК 60598-1, ГОСТ Р МЭК 60598-2-3 (в части требований, применимых к конструкции приборов).
1.2. Основные параметры и характеристики
1.2.1. Номинальные значения климатических факторов по ГОСТ 15150 и ГОСТ 15543.1.
- температуры окружающей среды от плюс 50С до минус 50С;
- относительной влажности воздуха при температуре 25С – 100 %;
- интенсивности дождя – 3 мм/мин;
- коррозионноактивных агентов, тип атмосферы I и II по ГОСТ 15150;
- динамического воздействия пыли, в т.ч. абразивного воздействия кварцевого песка с размерами частиц не боле 20 мкм, летящих со скоростью 15 м/с;
- солнечной радиации с верхним значением интегральной плотности теплового потока 1125 Вт/м2;
- выпадения инея с последующим его оттаиванием;
- изменения смены температур.
1.2.2. Основные параметры и характеристики приборов соответствуют требованиям нормативной документации РФ.
1.2.3. Конструкция приборов обеспечивает:
- угол рассеяния по уровню силы света не менее: 10 кд- в вертикальной плоскости от
- 6град. до +6град в горизонтальной плоскости 360 градусов
- сила света в верхней полусфере, вне зоны углов рассеяния от -6град. до +6град, не менее 4 кд.

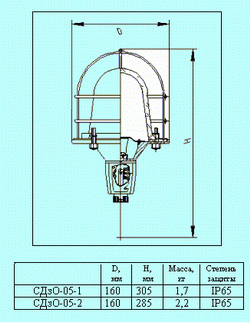

1.2.4. Габаритные размеры и масса приборов соответствуют техническим условиям.
1.2.5. Внутренний монтаж приборов выполнен проводом сечением не менее 0,5 мм2.
1.2.6. Присоединение приборов к сети производиться при помощи клеммной колодки, рассчитанной на присоединение проводов, сечением до 2,5 мм2.
1.2.7. Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения М2.
1.2.8. Приборы по классу защиты от поражения электрическим током соответствуют – I по ГОСТ Р МЭК 60598-1.
1.2.9. Приборы по степени защиты от воздействия окружающей среды соответствуют IP65 по ГОСТ 14254.
1.2.10. Металлические детали приборов защищены от коррозии окраской коррозиостойкой эмалью.
1.2.11. Светодиодный модуль соответствует требованиям РЭГА. Допускается использование
светодиодных ламп (модулей светодиодных) с аналогичными параметрами и характеристиками
1.2.12. Средний срок службы приборов не менее 10 лет, при этом средний срок службы светодиодного блока не менее 100000 ч.
1.3. Комплектность
1.3.1. В комплект поставки входит:
-прибор в сборе – 1 шт.;
-упаковка – 1 шт.;
-паспорт, в количестве 1 шт. на каждые 30 приборов, но не менее 1 шт. на заказ.
1.4. Упаковка
1.4.1. Приборы обернуты в упаковочную бумагу по ГОСТ 8273 и уложены в коробки, изготовленные из картона по ГОСТ 7933 или ГОСТ 7376.
Допускается использование других видов упаковки, обеспечивающих надежную сохранность приборов.
2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1. Требования безопасности приборов по ГОСТ Р МЭК 60598-1 и ГОСТ Р МЭК 60598-2-3, в части требований безопасности применимых к конструкции приборов.
3. УКАЗАНИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ.
3.1.. Установка прибора заключается в подводке питающего кабеля сечением не более 1 кв.мм. через установочную трубостойку к клеммам изделия через входное отверстие, расположенное в нижней части корпуса прибора. После установки питающих проводов, необходимо обработать края вводного лючка герметиком и затянуть крепежные винты. Эксплуатация приборов должна производиться в соответствии с “Правилами технической эксплуатации электроустановок потребителей” и паспортом прибора.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель гарантирует безотказную работу изделия при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
4.2. Гарантийный срок эксплуатации прибора:
- “ Прибор СДЗО-05-1(2), ТУ3461-001-98227698-2007” - 4 года со дня продажи.
