ЗОМ-48LED-AB

8650 руб × = 8650 руб

Описание

>32cd, тип «Б», антивандальный IP65
48 светодиодов, 5mm,
12000 mcd, угол 30°

Заградительный огонь «ЗОМ-48LED-АВ», это модель светосигнального прибора, представленная рынку в 2006 году и заслужившая доверие наших клиентов по всей стране. В модели используется светодиодный модуль, состоящий из 48 красных светодиодов, диаметром 5 мм, с силой света 12,5 Кд каждый. Данная модель сочетает в себе передовые тенденции в области производства светосигнального оборудования и современный АНТИВАНДАЛЬНЫЙ корпус заградительного огня. Контроль качества на всех этапах производства и отгрузки продукции, позволяет исключить случаи рекламаций.

Назначения прибора:

Заградительные огни (светильники сигнальные) «ЗОМ-48LED-АВ» >32,5cd ТУ 3461-001-69016606-2010, предназначены для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (высотные здания и сооружения, дымовые трубы, ретрансляционные мачты мобильной связи, крановые установки, мостовые опоры, строения в районе аэродромов).

Технические характеристики:

Характеристики прибора красного цвета, постоянного свечения полностью соответствуют требованиям МАК и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «Б», установленных на неподвижных объектах.

  • Климатическое исполнение: УХЛ1, ГОСТ 15150;
  • Группа условий эксплуатации М3 , ГОСТ 17516.1;
  • Степень защиты: IP65, ГОСТ 14254;
  • Заградительные огни «ЗОМ-48LED-АВ» устойчивы к воздействию: инея, дождя, соляного   тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации,   резкой смены температуры (теплового удара);
  • Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната с УФ-   стабилизатором DOW® (Швейцария);
  • Материал корпуса: ударопрочный поликарбонат с УФ-стабилизатором Bayer Makrolon®   (Германия);
  • Масса: не более 0,5 кг.

Электрические характеристики:

  • Входное напряжение питания, Uвх.: 50-265V AC. 30-350V DC.
  • Входной ток AC/DC, Iвх. (мА): 45…200;
  • Максимальная потребляемая мощность, не более (Вт): 6;
  • Максимальное коммутируемое напряжение контактами «Kontr», (В): 400;
  • Максимальное коммутируемый ток контактами «Kontr», (мА): 100.

Светотехническая характеристика:

  • Источник света – устройство светодиодное   полупроводниковое.
  • Количество светодиодов: 48 шт. Сила света 12,50 кд. Угол   30°;
  • Средний срок службы светодиодного устройства: 80000   часов.
  • Излучение: всенаправленное, цвет-красный;
  •        Угол рассеивания: нормированное значение 16°,   фактическое 32°;
  •        Сила света в направлении +6°: 39 кд;
  • Сила света в направлении +10°: 37 кд;
  • Сила света в направлении -6°: 34 кд.

Преимущества конструкции:

  • Широкий диапазон напряжения питания позволяет коммутировать заградительные огни «ЗОМ-48LED-АВ» с источниками питания как переменного, так и постоянного тока, при этом не требуется соблюдение полярности.
  • Встроенная система мониторинга состояния, позволяет дистанционно контролировать работоспособность, как всего комплекса заградительных огней, так и каждого отдельного светильника.
  • Система мониторинга состояния содержит гальванически-развязанные, нормально- замкнутые контакты, что позволяет с лёгкостью интегрировать её в любую структуру дистанционного мониторинга.

Ни один из представленных на рынке Российской Федерации светодиодных источников света, применяемых в заградительных огнях, не обладает всем перечнем преимуществ
реализованных в заградительных огнях серии «ЗОМ».

Комплектность:

  1. Заградительный огонь «ЗОМ-48LED-АВ» (корпус светоарматуры)       1 шт.
  2. Стационарный светодиодный модуль                                                 1 шт.
  3. Техническое описание и инструкция по эксплуатации                        1 шт.

Основные требования к монтажу и эксплуатации:

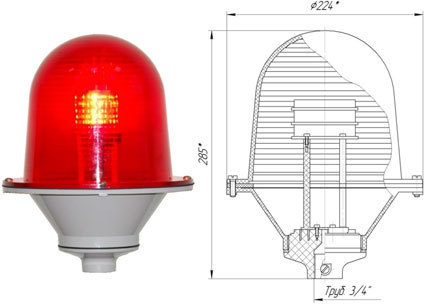

Заградительные огни (светильники) «ЗОМ-48LED-АВ» крепятся при помощи держателя (трубостойки) с наружной резьбой G 3/4". Монтажные трубостойки устанавливаются на верхних точках высотных объектов (крышах и т.п.), подлежащих световому ограждению. В заградительных огнях «ЗОМ-48LED-АВ» источником света служит стационарный светодиодный модуль, не требующий обслуживания и замены в течение всего срока эксплуатации. Для подключения проводов питания и мониторинга, необходимо выкрутить верхнюю часть огня (светофильтр) из его основания и осуществить подключение. При сборке заградительного огня «ЗОМ-48LED-АВ», проследить за тем, чтобы резиновая прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

Варианты монтажа:

Упаковка:

Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники «ЗОМ-48LED-АВ» упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Техника безопасности:

Для обеспечения безопасности при эксплуатации заградительного огня «ЗОМ-48LED-АВ» запрещается:

  • Производить замену лампы на источник света с боле низким показателем силы света;
  • Производить любые работы с заградительными огнями «ЗОМ-48LED-АВ» при включённом напряжении;
  • Сборку и эксплуатацию заградительного огня с повреждённой изоляцией.
  • При монтаже и эксплуатации заградительных огней «ЗОМ-48LED-АВ» необходимо руководствоваться правилами устройств электроустановок (ПУЭ).

Сведения о рекламациях:

Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники «ЗОМ-48LED-АВ» упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

В рекламационном акте указать:

Тип заградительного огня, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор.

Гарантии изготовителя:

Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет!
