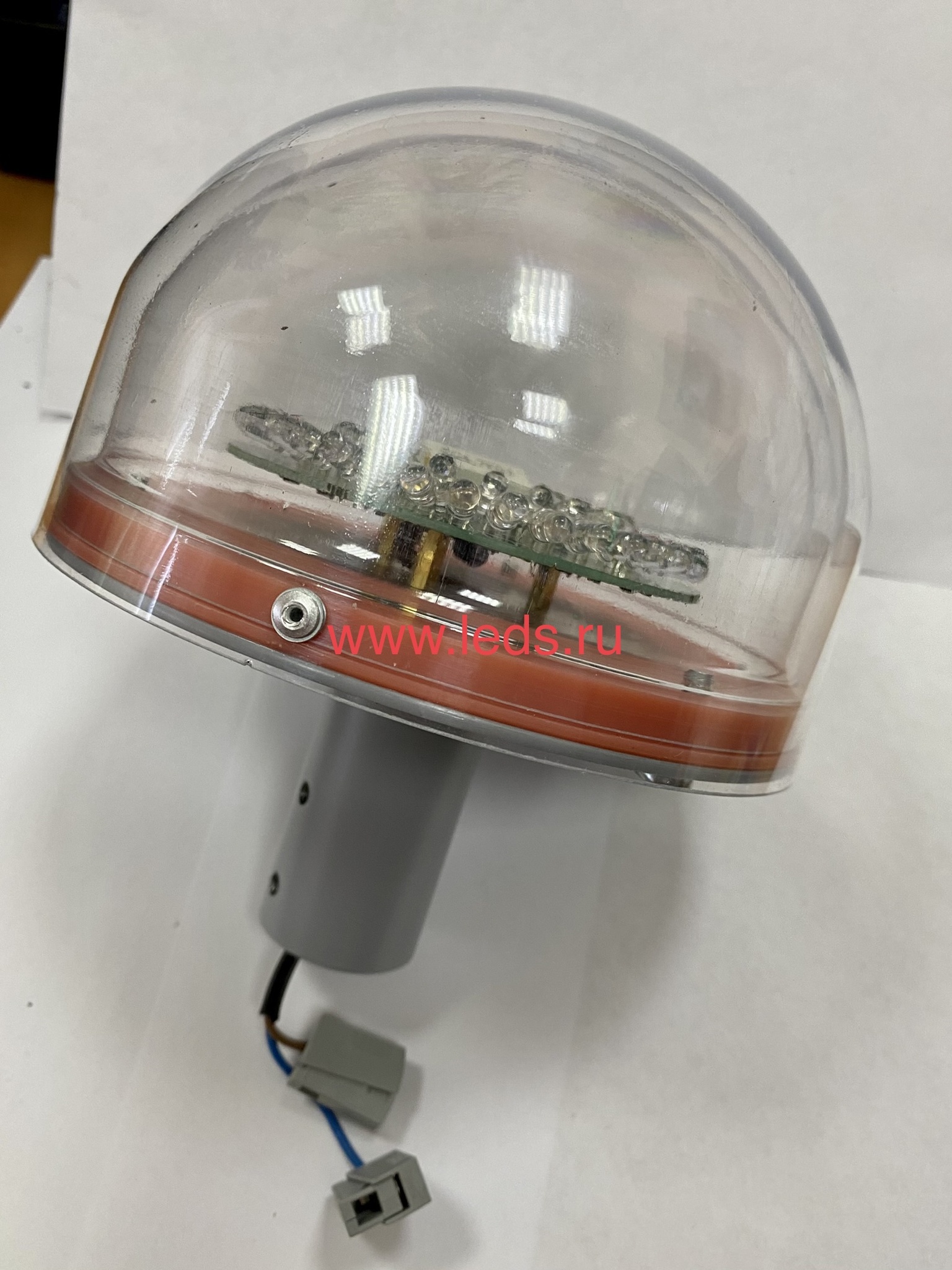

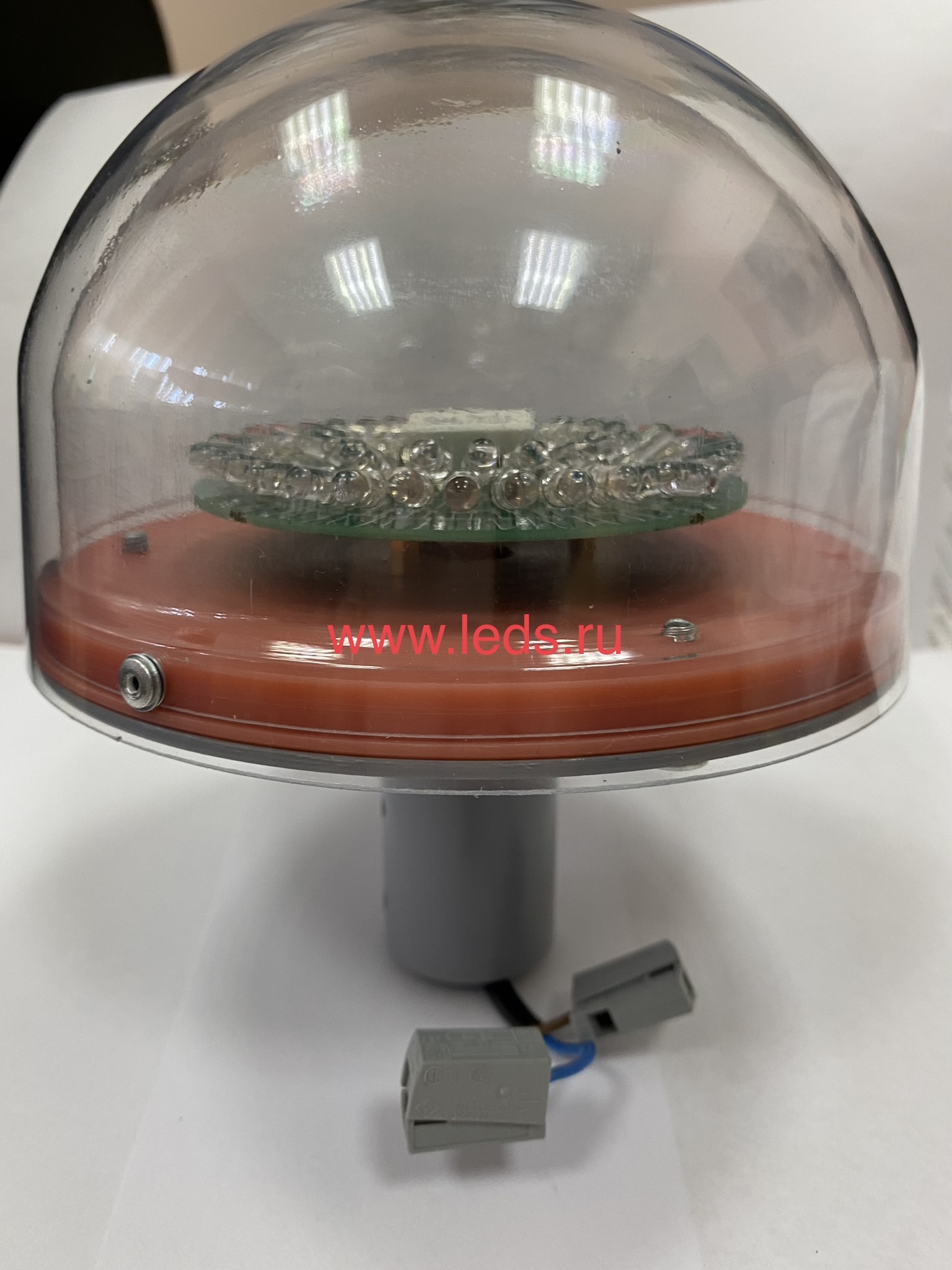

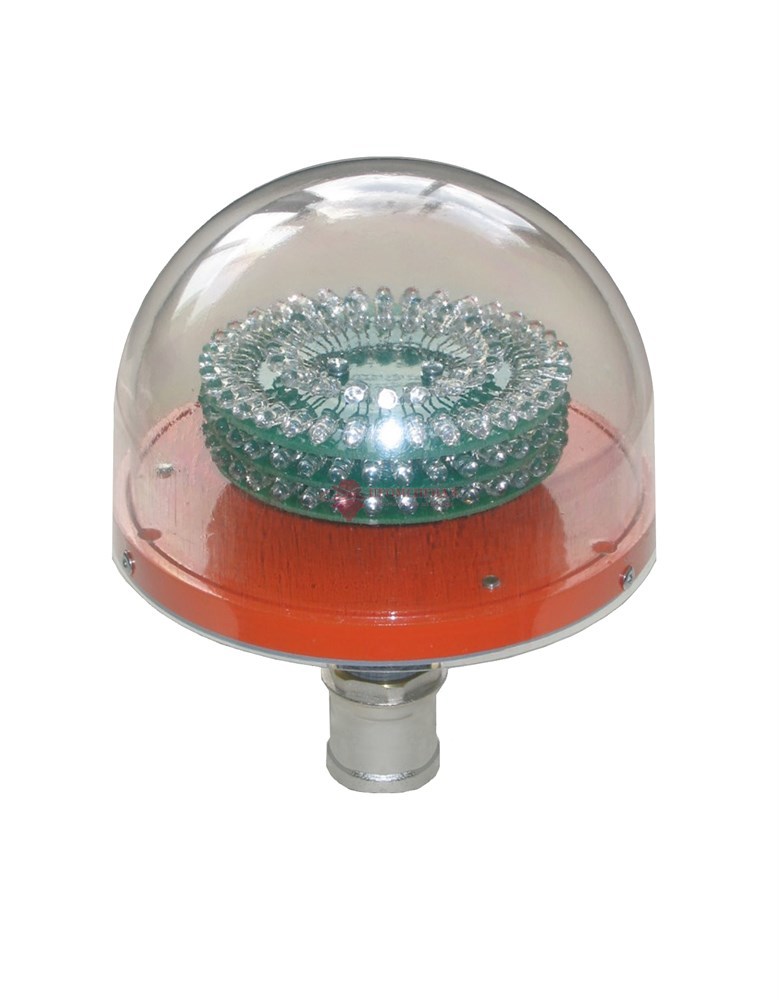

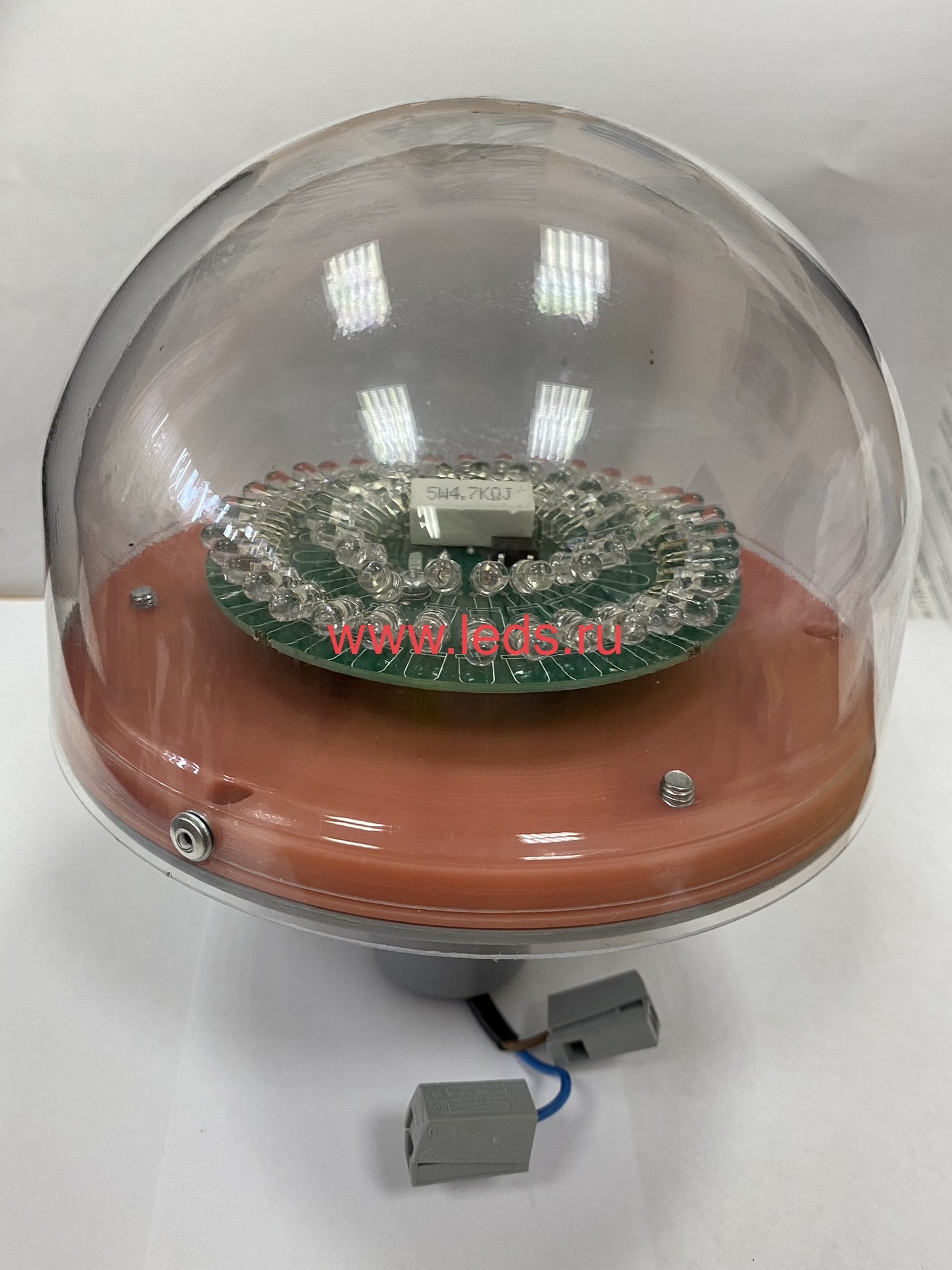

ЗОС-3 (одинарные и сдвоенные), МАК

5500 руб × = 5500 руб

Описание

Документация

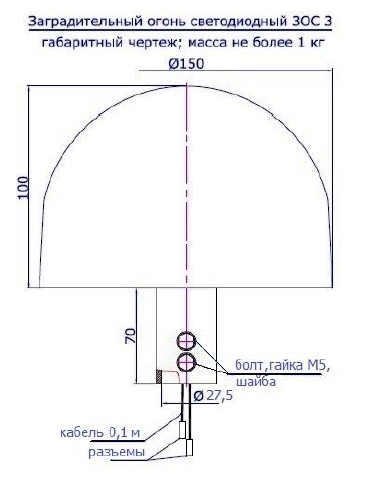

Размеры: 150 x 170 x 150 Вес: не более 1 кг.

Высота применения: выше 50 м.

Гарантия 3 года

Источник света: светодиоды

Корпус: ударопрочный поликарбонат

Макс. потребляемая мощность: не более 4 Вт

Напряжение питания: 220В AC (переменного тока), 24-48 AC (переменного тока), 48 DC (постоянного тока)

Пылевлагозащита: IP54

Срок службы: более 100 000 часов

Яркость: тип А, тип Б

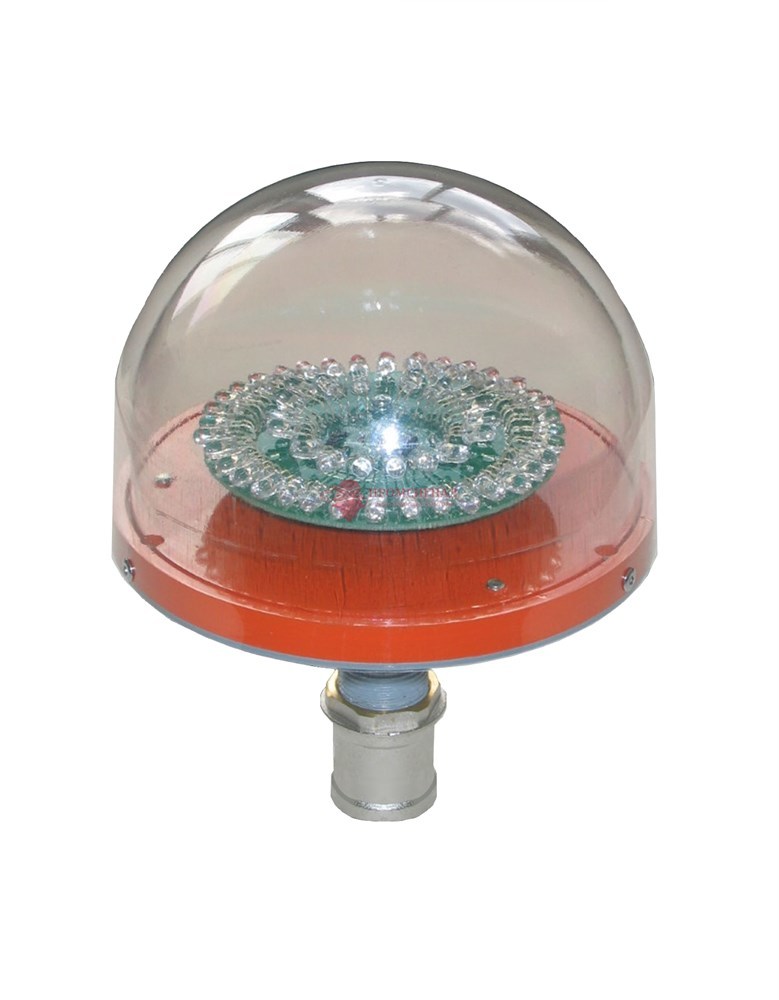

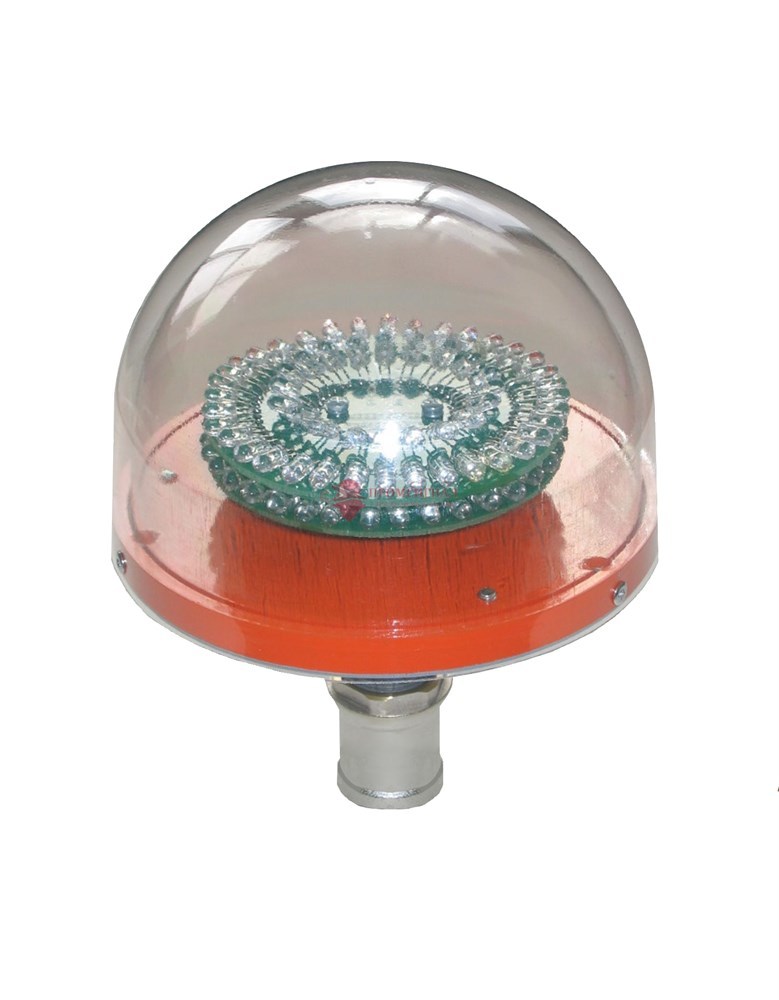

Заградительные огни ЗОС-3 имеют сертификат МАК и соответствуют требованиям ИКАО по исполнению и степени защиты.

Климатическое исполнение - УХЛ1 (ГОСТ 15150-69) при температуре воздуха ±50°С и относительной влажности 95% (при +25°C).

Стойкость в условиях соляного тумана и воздействии ветровой нагрузки 42 м/с.

Стойкость к механическим внешним воздействующим факторам вибрации в диапазоне частот 20-2000 Гц с амплитудой ускорения 2 g.

Степень защиты корпуса от проникновения твердых предметов и влаги IP54 (ГОСТ 14254 -96).

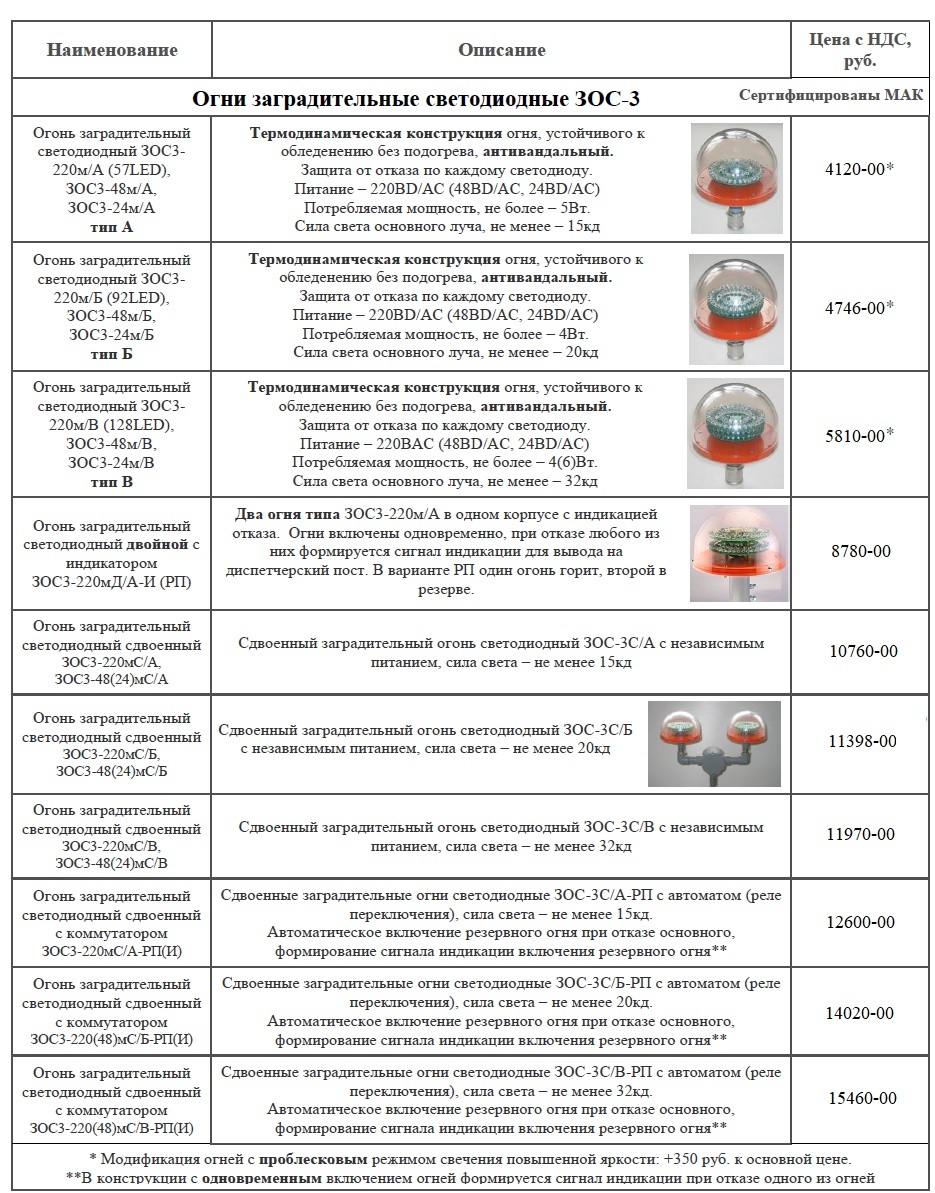

Производятся три основные модификации:

-ЗОС-3-220-А (57LED) с силой света 15 Кд.

-ЗОС-3-220-Б (92LED) с силой света 20 Кд.

-ЗОС-3-220-В (128LED) с силой света 32 Кд.

Все приборы этой серии могут быть изготовлены с переменным и постоянным напряжением питания 220В, 48В и 24В.

Потребляют всего 4Вт.

Термодинамическая конструкция, препятствует образованию изморози, льда, инея при этом не требуется дополнительный подогрев.  Функция защита от отказа у каждого светодиода при выходе из строя одного, не скажется на работе прибора. В зависимости от модели дополнительный резерв световой мощности может достигать более 50%. Купить заградительный огонь ЗОС-3 с сертификатом МАК вы можете, обратившись в нашу компанию

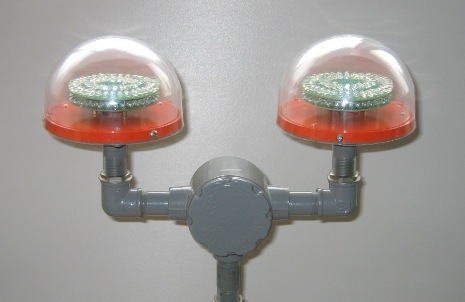

Сдвоенные огни ЗОС-3 имеют сертификат МАК и соответствуют требованиям ИКАО и РЭГА РФ.

Световые параметры:  постоянное свечение красного цвета по горизонту во всех направлениях.

Сила света (тип Б по ИКАО), 20кд - в пределах углов возвышения от 6° до 10° (основной луч); 4кд - в пределах углов от -6° до +50° в вертикальной плоскости.

Электрические параметры: сеть питания - однофазная, с идентификацией фазы (L) и нуля (N), напряжение 220В (+10%, -15%) переменного тока частоты 50Гц, максимальная мощность потребления, не более - 4Вт, класс защиты от поражения электрическим током - I.

Режимы работы:

включен основной огонь – действует основной огонь из двух огней комплекса (штатный режим);

включен резервный огонь – в случае выхода из строя основного огня, резервный включится в автоматическом режиме и подаст сигнал на диспетчерский пост.

Модификации сдвоенных огней ЗОС-3:

Серия с независимым питанием, различаются силой света.

Могут производиться с безопасным напряжением питания 48В.

-ЗОС3-220мС/А 15Кд.

-ЗОС3-220мС/Б 20Кд.

-ЗОС3-220мС/В 32Кд.

Сдвоенные светодиодные огни с автоматическим включением резервной лампы при отказе основного, формирование сигнала индикации включения резервного огня.

-ЗОС3-220(48)мС/А-РП

-ЗОС3-220(48)мС/Б-РП

-ЗОС3-220(48)мС/В-РП

В комплект поставки состоит: Вилка сдвоенных заградительных огней, контргайка 3/4' (для трубы объекта) - 1 на вилку ЗОС, паспорт, огни – 2 шт.

Принцип работы:  Сдвоенный светодиодный огонь состоит из вилки, соединяющей два прибора типа ЗОСЗ-220. В котором применена термодинамическая конструкция огня, устойчивого к образованию изморози, льда и инея без внутреннего подогрева согласно условиям эксплуатации. Источником излучения огня служат супер яркие светодиоды, расположенные на печатных платах. Светодиоды обеспечивают всенаправленное постоянное излучение и соединены способом, при котором отказ любого из светодиодов не влияет на работу остальных. Предусмотрена защита от импульсных перенапряжений мощностью до 1,5кВт, создающая дополнительную молниезащиту.  Основанием вилки сдвоенного огня является распределительная коробка со съёмной крышкой. Правый (со стороны крышки) прибор на вилке – основной (комплектация ЗОС с резервным огнем).  Отверстие с резьбой 3/4' снизу коробки предназначено для соединения вилки с трубостойкой или опорной стойкой на объекте где производится установка. Соединение фиксируется контргайкой 3/4 дюйма, входящей в комплект поставки.  Внутри коробки расположен коммутатор резервного (левого) огня при отказе основного (критерий нулевой ток потребления). Коммутатор подсоединяется к трехжильному кабелю трассы от блока управления и индикации (поставляется по отдельному заказу) через три клеммы с маркировкой.
