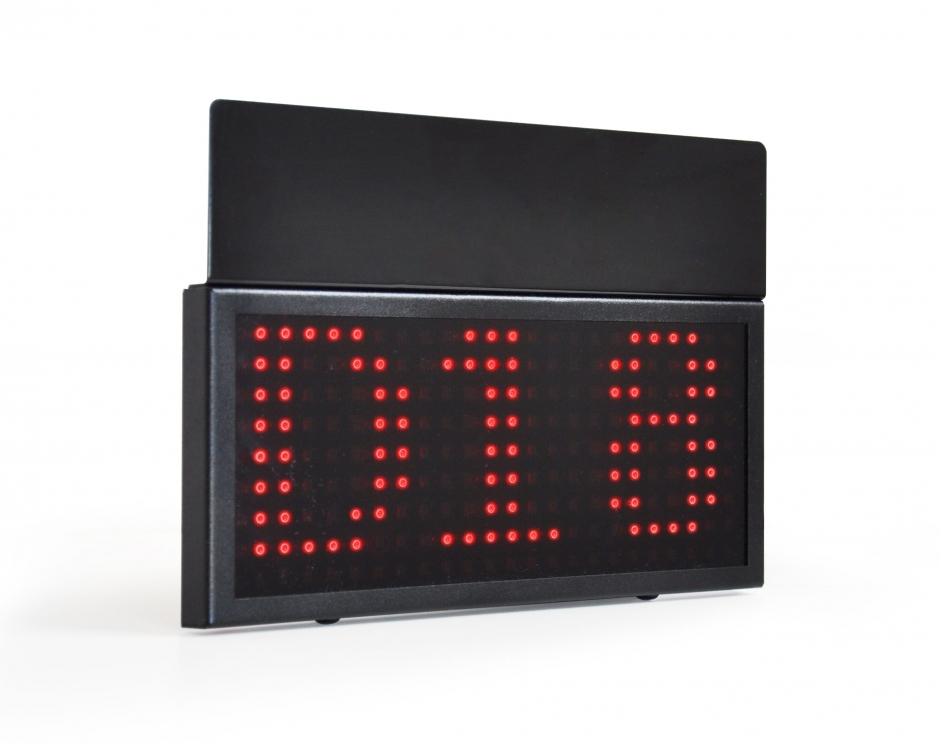

Табло ТИ-1х(9х24R)-RS485-12B

Напряжение питания 12 В
Потребляемая мощность 6 Вт
Цвет символов красный, зеленый, красный/зеленый
4900 руб × = 4900 руб

Описание

Документация

 re icon  rost sert

Наши разработчики предусмотрительно обеспечили возможность эксплуатации табло различного колористического решения: одноцветном, например, когда используются светодиоды исключительно красного тона или двуцветном — красно-зеленом варианте.

Питание табло оператора СУО может осуществляться как стандартными блоками питания с постоянным током напряжения 12В, так и блоком коммутации и питания БКИП-8.

Для квалифицированных сторонних разработчиков не представит особых затруднений при адаптации управления табло к имеющимся у них программному обеспечению, эту возможность им гарантирует открытый характер протокола управления табло.



Параметры



Вес: 1 кг
Габаритные размеры: 260x108x15
Напряжение питания: 7В.. 24В постоянного тока
Потребляемая мощность: не более 6 Вт
Цвет индикаторов красныи, зеленый, красный/зеленый
tablo-dim_600x475

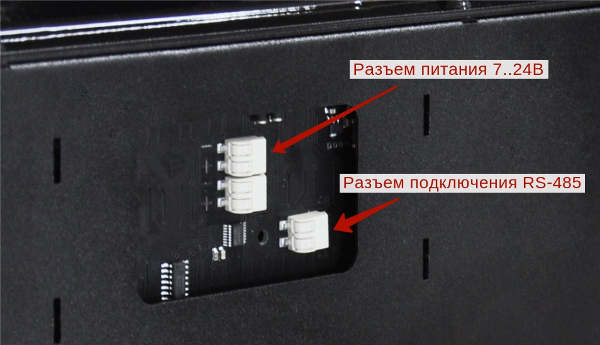

Подключение



tablo_connect_600x345

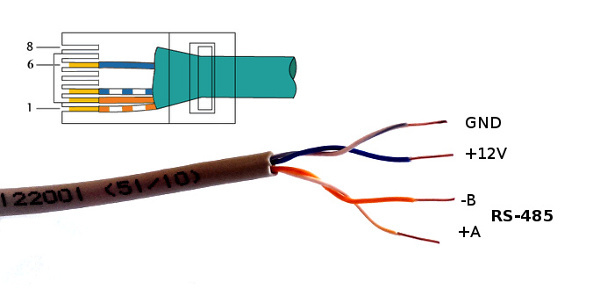

Кабель для подключения к блоку БКИП-8



tablo_bkip-8

Пример пакета для отправки в табло




Заголовок: $E0,$00,SYSNUM,COMM,SIZE,CRCH,CRCL

SYSNUM - адрес табло

COMM - команда (00 - отправка информации на экран табло)

SIZE - размер блока данных в байтах, без байта контрольной суммы.

CRCH = (($E0+SYSNUM+COMM+SIZE) div $100) + (($E0+SYSNUM+COMM+SIZE) mod $100)

CRCL = ($E0+SYSNUM+COMM+SIZE) mod $100

Блок данных: D0,D1,D2....Dn,CRC

D0...Dn - данные для вывода на экран

CRC = (D0+D1 + .. +Dn) mod $100



Отображение даннах на экране



tablo_led_pixel

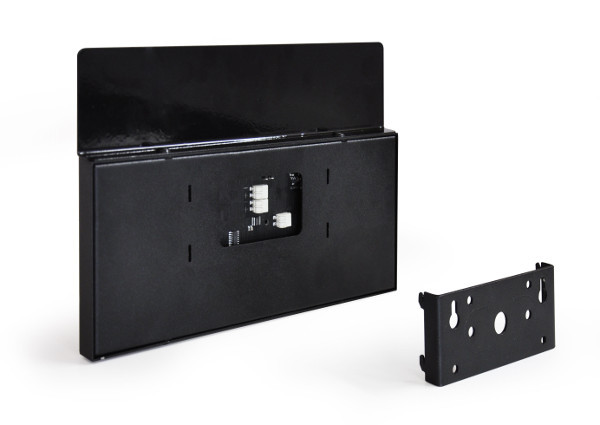

Крепление на полскую стенку



tablo-back_600x425

Крепление на вертикальную стойку



tablo-fix_300x146

Пример пакета для отправки в табло

Заголовок: $E0,$00,SYSNUM,COMM,SIZE,CRCH,CRCL

SYSNUM - адрес табло

COMM - команда (00 - отправка информации на экран табло)

SIZE - размер блока данных в байтах, без байта контрольной суммы.

CRCH = (($E0+SYSNUM+COMM+SIZE) div $100) + (($E0+SYSNUM+COMM+SIZE) mod $100)

CRCL = ($E0+SYSNUM+COMM+SIZE) mod $100





Блок данных: D0,D1,D2....Dn,CRC

D0...Dn - данные для вывода на экран

CRC = (D0+D1 + .. +Dn) mod $100
