К16-DMX, контроллер 16-и канальный

Напряжение питания от 7 до 24 В
Количество каналов 16
Нагрузка на канал 4 А
Общая максимальная нагрузка 20 А
2590 руб × = 2590 руб

Описание

Документация

pasp2.jpg rost_sert.jpg     scenraii.jpg



Шестнадцати канальный контроллер К16-DMX предназначен для управления монохромной и полноцветной RGB нагрузкой – светодиодными лентами, модулями и линейками.

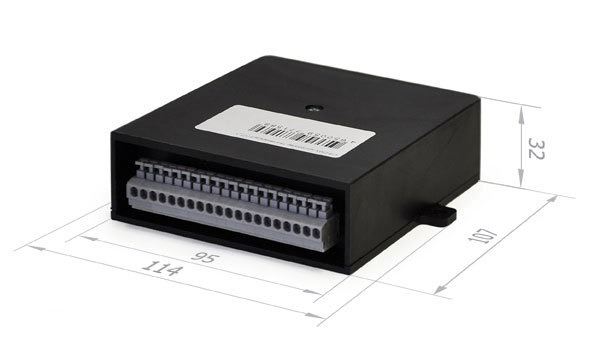

Контроллер выполнен в пластиковом корпусе со степенью защиты IP20.

Энергонезависимая память светодиодного контроллера способна вмещать до 32-х сценариев, которые управляют работой светового оборудования. Контроллер проигрывает исполняемые сценарии, плавно или динамично изменяя яркость и цвет свечения подключенного светодиодного оборудования.

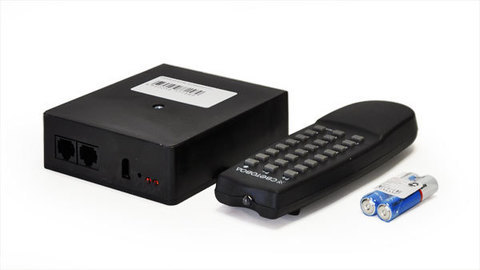

Контроллер К16-DMX управляется с помощью инфракрасного пульта дистанционного управления. С помощью пульта изменяется яркость и скорость проигрываемого сценария, а также осуществляется выбор исполняемого сценария.

Контроллеры для светодиодов К16-DMX позволяют осуществлять их каскадирование в режиме Master – Slave ("Ведущий – Ведомый") с целью увеличения числа диммируемых каналов.

Контроллеры К16-DMX могут выступать в роли автономного источника сигнала DMX-512 для управления другими устройствами DMX-512, такими как сканеры, диммеры, вращающиеся головы, стробоскомы, дымовые пушки, зенитные прожекторы и аналогичные приборы, управляемые по протоколу DMX-512.

Режимы работы светодиодного контроллера К16-DMX

Режим «Мастер» («Ведущий»)

В данном режиме контроллер проигрывает записанные в его ПЗУ (постоянное запоми-нающее устройство) сценарии, и выдает пакеты DMX-512 для других устройств. Например, для других контроллеров (диммеров) в системе, работающих в режиме

Режим «Только DMX»

В данном режиме контроллер принимает и обрабатывает пакеты по протоколу DMX-512. На световом оборудовании выполняется только программа, переданная с внешнего устройства. Если пакеты DMX-512 отсутствуют – яркость нулевая, либо соответствует последнему пришедшему пакету.

Режим «Автономный с контролем линии»

В данном режиме контроллер имеет возможность переключаться с работы по протоколу DMX-512, на работу по своим внутренним сценариям. В зависимости от того, поступают ли на контроллер пакеты DMX-512, происходит выбор проигрываемой информации.
Если по линии DMX-512 на контроллер приходит информация с внешнего устройства, он обрабатывает именно ее. При отсутствии пакетов в течение 2-х секунд, контроллер переключается на работу по своим внутренним сценариям.
Обратный переход осуществляется только после получения контроллером пакетов DMX-512, тогда он начинает обрабатывать их и передавать информацию на световое оборудование.
При повторном включении контроллер работает также, как и перед отключением: если он работал по своему собственному сценарию, он сразу же начинает воспроизводить его при включении, если он работал на прием и обработку пакетов DMX-512, то при включении он будет ожидать их приема в течение не более чем 2-х секунд.

Контроллер К16-DMX может быть перепрограммирован в домашних условиях, с помощью специализированного программного обеспечения Light Control. Также с помощью этой программы осуществляется полное управление подключенным контроллером. Для создания новых сценариев используется программа Virtal Light.

Подключение контроллеров серии «К» к компьютеру осуществляется с помощью преобразователя интерфейсов USB – RS-485.

Схемы подключения контроллера к источнику питания и светодиодной нагрузке представлены в Руководстве по эксплуатации.

Основные технические характеристики шестнадцати канального светодиодного контроллера К16-DMX:



Число каналов управления 16
Тип выходного каскада «открытый сток»
Напряжение питания от 7 до 24 В
Потребляемый ток 120 мА
Максимальная нагрузка на один канал 3,5 А
Максимальная суммарная нагрузка 20 А
Число градаций яркости 256
Частота обновления информации 90 Гц
Защита от короткого замыкания нет
Количество программ (сценариев) 32
Интерфейс управления DMX-512, RS-485
Напряжение питания нагрузки не более 24 В
Число каналов в режиме «Мастер» 128
Дистанционное управление пульт ИК

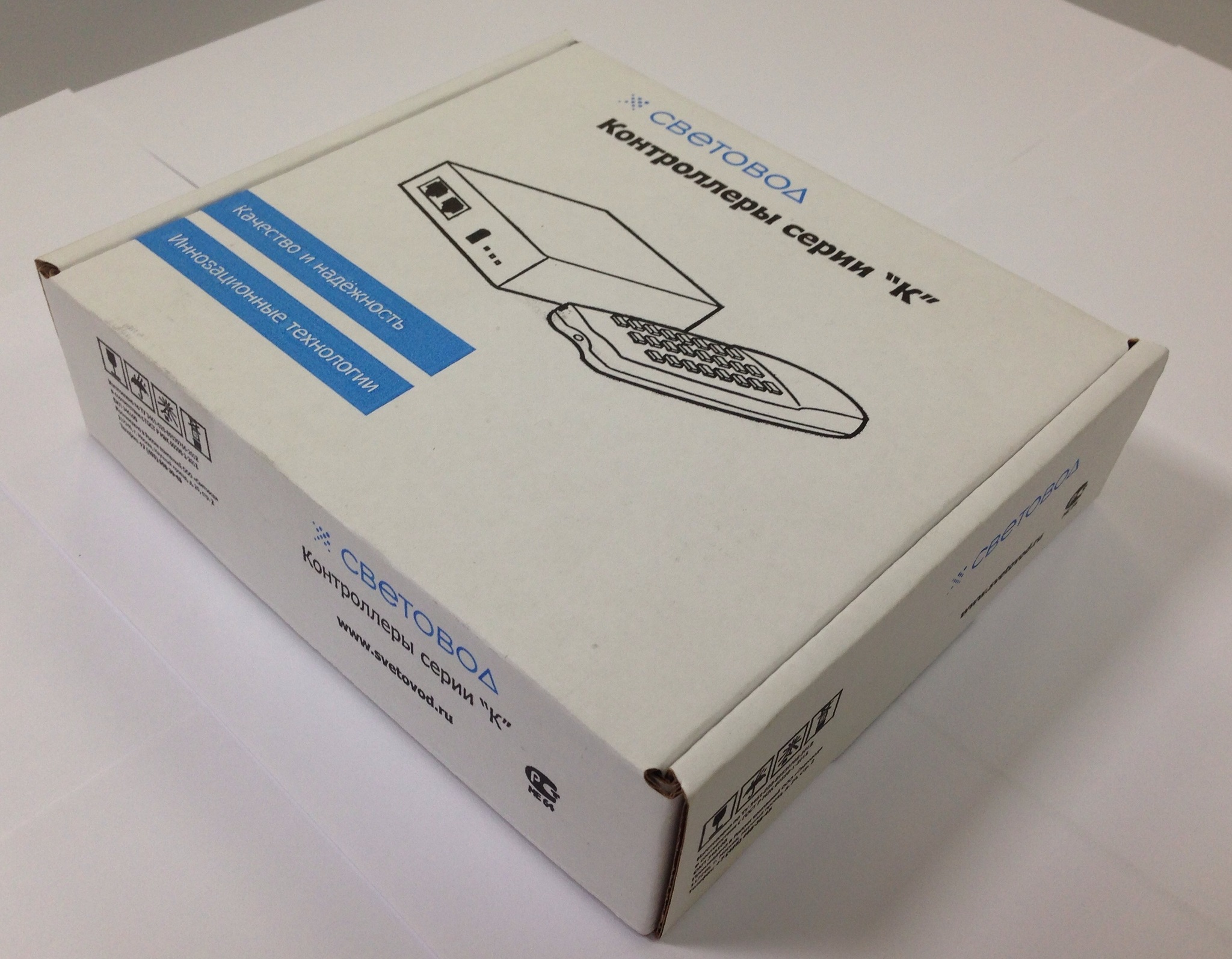

Упаковка, габариты 45х175х150 мм



Серия контроллеров «К» включает в себя множество моделей, с различными характеристиками и способами реализации управления светодиодной нагрузкой:

К3 – трехканальный контроллер для управления монохромной и полноцветной RGB светодиодной нагрузкой. Энергонезависимая память контроллера позволят записать в него до 32-х сценариев. При подключении к компьютеру, контроллер может быть перепрограммирован в домашних условиях с помощью программного обеспечения компании «Световод». Также с помощью компьютера может осуществляться полное управление подключенной к светодиодному контроллеру нагрузкой.

К3-IR – трехканальный контроллер светодиодов К3, с подключенным инфракрасным модулем для управления контроллером с помощью дистанционного пульта.

К3-DMX – трехканальный контроллер светодиодов К3, с подключенным модулем для управления контроллером по линии с интерфейсом DMX-512.

К3-DIN – трехканальный контроллер светодиодов в пластиковом корпусе для монтажа на DIN-рейку. Обладает возможностью управления по линии DMX-512, с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.

К16 – шестнадцати канальный контроллер светодиодов. Обладает возможностью управления с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.

К16-DMX – шестнадцати канальный контроллер светодиодов К16, дополненный возможностью управления по линии DMX-512.

К16-DMX-4x(0..10V) – контроллер с 4 мощными выходами. Обладает возможностью управления по линии DMX-512, с помощью дистанционного ПУ, а также с помощью программного обеспечения, при подключении к компьютеру.
