УКВО 1х2/18-85В/1,5А, блок контроля

5500 руб × = 5500 руб

Описание

Документация

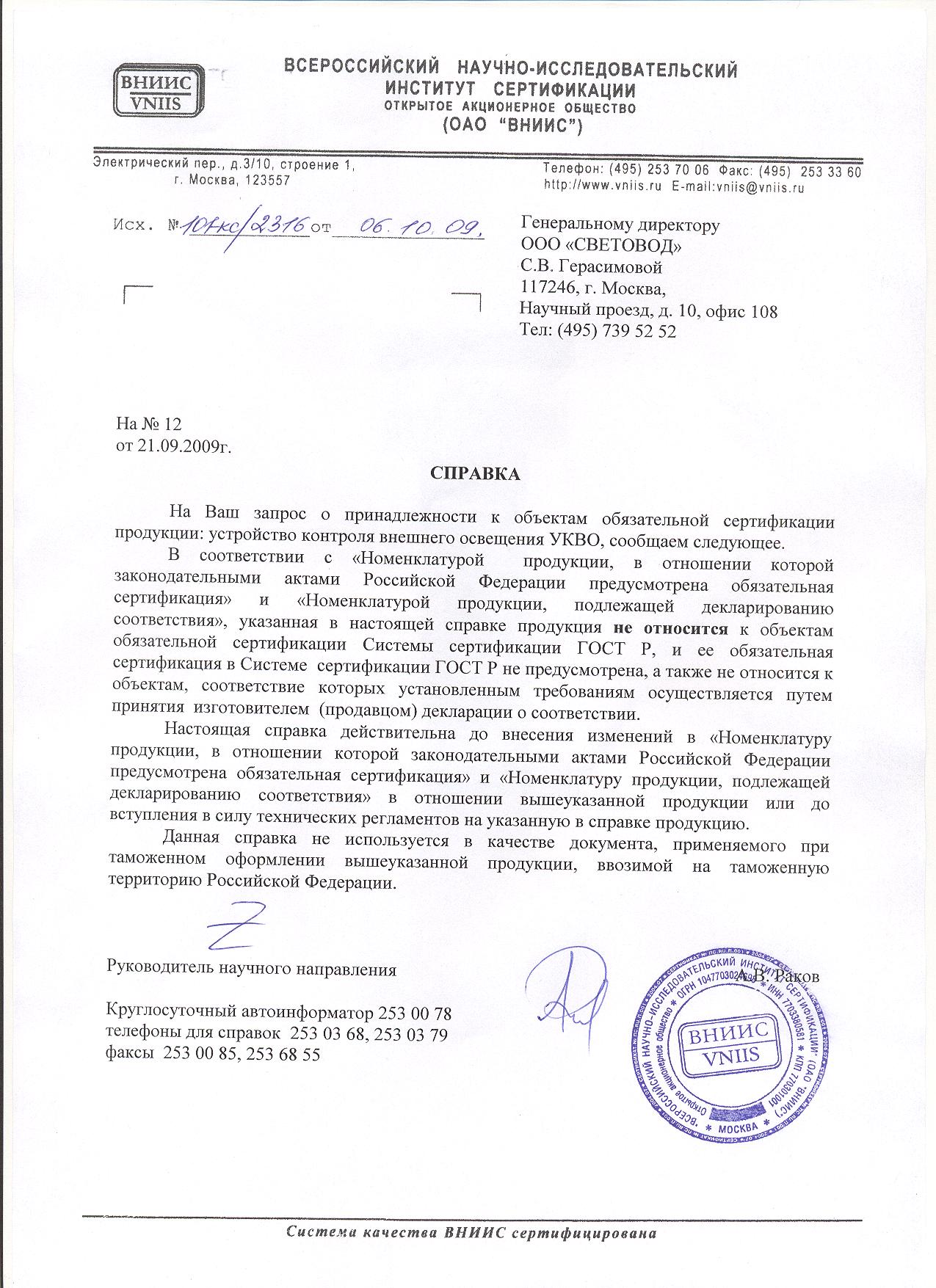

pasp2.jpg rost_sert.jpg

Устройство контроля внешнего освещения. Количество контролируемых цепей: 2. Напряжение питания: от 18 до 72 В, =. Ток контролируемой цепи: от 0 до 1 А. Потребляемый ток: не более 30 мА.

Устройство контроля внешнего освещения УКВО предназначено для проверки работоспособности ламп внешнего освещения, расположенных на мачтах сотовой связи, и выработки аварийного сигнала при неисправности.

Также устройство может применяться для контроля над любыми потребителями постоянного тока с соответствующей мощностью и напряжением.

УКВО выпускается отдельно, а также в боксе ОУ с двумя автоматами 2А.

Сигналы, которые выдает устройство — релейные, гальванически развязанные от устройства и между собой, «NС» и «NО» (нормально замкнутые и нормально разомкнутые соответственно) на каждый канал. Всего три канала — два предназначены для контроля ламп и один канал для контроля напряжения.

Метод измерения тока – с помощью встроенного в устройство шунта. Падение напряжения на шунте – не более 1,2 В (типичное значение – 0,5 В). Мощность, рассеиваемая шунтами внутри устройства – не более 2,5 Вт, распределяется внутри корпуса.

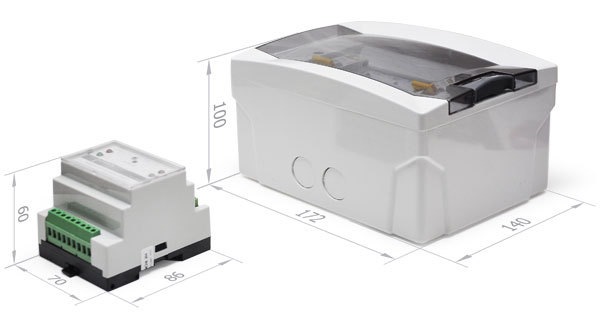

Габаритные размеры


Вес:    0,1 кг (без бокса),    0,2 кг (в боксе)

Параметры

   Количество контролируемых цепей:

2

   Напряжение питания:

от 18 до 72 В, =

   Ток контролируемой цепи:

от 0 до 1 А
   Потребляемый ток: не более 30 мА

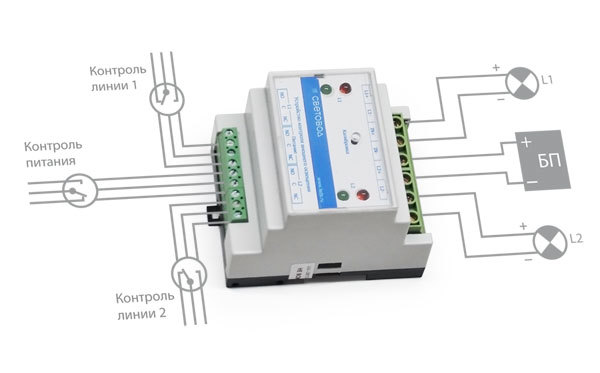

Схема подключения


Эксплуатационные характеристики

   Степень защиты:

 IP20.
   Диапазон рабочих температур:
 от -20ºС до +40ºС.
