Описание
| Технические характеристики | |
|---|---|
| Сечение многожильного провода без наконечника | 1.5...6 (мм) |
| Сечение одножильного жёсткого провода | 1.5...6 (мм) |
| Сечение многожильного гибкого провода | 1.5...6 (мм) |
| Номин. ток In | 5 (А) |
| Номин. (расчетное) напряжение | 400 (В) |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Место соединения | Сбоку (поперечное) |
| Количество полюсов | 12 |
| Количество зажимных клемм на 1 полюс | 2 |
| Способ монтажа | Непосредственная установка |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура | 80 (°C) |
| Ширина/размер ячейки | 2.7 (мм) |
| Длина | 103.8 (мм) |
| Цвет | Белый |
• НАЗНАЧЕНИЕ
Винтовой клеммный зажим предназначен для электрического соединения медных и алюминиевых проводов с сечением до 6,0 мм2 в электрических цепях постоянного тока напряжением 220-240 В и переменного тока напряжением 380 В с частотой 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Клеммники винтовые применяют для подключения к электропроводке люстр, спотов и других светотехнических приборов, а также используются в электрических щитках и распаячных коробках.
• ПРИНЦИП ДЕЙСТВИЯ

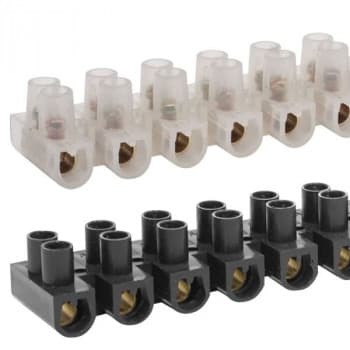

Клемная колодка состоит из 12 парных зажимов и легко режется на блоки с меньшим числом клеммных пар. Подключение электрических проводников осуществляется при помощи прижатия проводов винтами из оцинкованной стали. Материал корпуса колодки – белый или черный пластичный полиэтилен. Материал металлической планки – латунь.
