Описание
Огни кругового обзора с параллельным (последовательным) питанием предназначены для световой маркировки и визуального определения соответственно границ зон приземления и отрыва (зона TLOF). Размеры и конфигурация зон определены в ФАП 69 "Требования к посадочным площадкам, расположенным на участке земли или акватории" и документе «ИКАО Приложение 14 Том II "Вертодромы"».
Характеристики огней соответствуют требованиям норм п.5.3.6 и п.5.3.8 том II Приложения 14 ICAO.
Основные технические характеристики:
|
Наименование |
Ед. измер. |
Значение |
Примечание |
|
Напряжение питания |
Вольт |
90….245 |
В зависимости от варианта исполнения |
|
Схема питания |
|
Последовательная Параллельная |
В зависимости от варианта исполнения |
|
Потребляемая мощность |
Вт |
< 5 |
|
|
Источник света |
|
Светодиодный |
|
|
Цвет свечения |
|
Зеленый Белый |
520-525нм 6000-6500нм |
|
Регулировка яркости |
% |
Нет 10\30\100 |
В зависимости от варианта исполнения |
|
Способ управления яркостью |
|
Без управления |
СВТТ.676641.010 |
|
Фазовый |
СВТТ.676641.011 |
||
|
Последовательное 6,6А |
СВТТ.676641.070 |
||
|
|
|
||
|
Эксплуатационный Диапазон температур |
Град С0 |
-60….+50 |
|
|
Класс защиты от воздействия пыли и влаги |
|
IP65 |
|
Огонь устойчив к внешним климатическим воздействиям по ГОСТ 15150-69 в соответствии с всеклиматическим исполнением с категорией размещения 1 (уличное).
Преимущества:
· Низкое энергопотребление;
· Стабильность цветовых и световых характеристик в разных режимах и в течение всего срока эксплуатации;
· Не требуют замены светоизлучателя в течение всего срока службы;
· Широкий диапазон эксплуатационных температур и других внешних факторов;
· Низкая стоимость владения.
Конструкция:
Конструкция огней унифицирована с другими огнями продуктовой линейки компании.
Корпус огня изготовлен литьем под давлением из алюминиевого сплава ADS-12 (стандарт JIS), отверстия для крепления крышки расположены за пределами внутренней полости корпуса, что обеспечивает надежную герметизацию, силиконовая прокладка вдоль линии соединения крышки и корпуса обеспечивает класс защиты от пыли и влаги IP67, крепление крышки четырьмя винтами М4 из нержавеющей стали с потайной головкой. Корпус снаружи окрашен порошковой полимерной краской для защиты от коррозии (оранжевого RAL2004 или желтого (RAL 1016 цвета).
Электрическая часть огня залита силиконовым компаундом, что обеспечивает защиту от влаги и теплоотвод от схемы питания и управления огнем. Светоизлучающий диод и оптическая линза Френеля закреплены на крышке корпуса, которая служит теплоотводом для светоизлучателя. Оптическая часть защищена защитным колпаком из поликарбоната, стойкого к ультрафиолетовому излучению, с шипом на вершине, защищающим огонь от появления следов экскрементов птиц и повреждения от животных.
Для подключения к питающей сети в нижней части корпуса установлен герметичный (IP68) разъем(ы) Weipu SP21 Series IP68. В варианте управления яркости в последовательной цепи питания 6,6 А с использованием изолирующего трансформатора (в комплект не входит) и одного разъема KD501 (вилка).

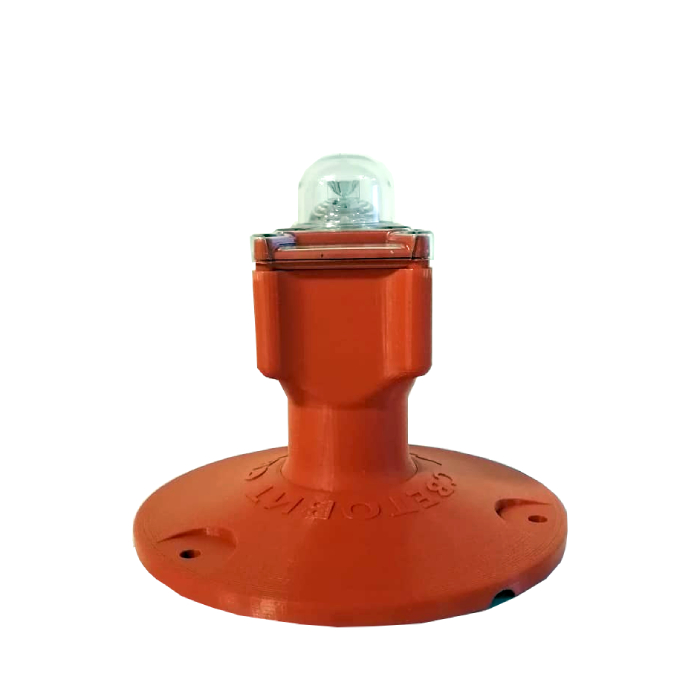

На фото огонь границы зоны TLOF представлен на универсальной подставке СВТТ.712362.
Варианты исполнения отличаются наличием или отсутствием возможности регулировки яркости огней, способом управления яркостью, схемой и напряжением питания, количеством разьемов для подключения (один -для заглубленной в грунт кабельной сети или два- для кабельной сети на поверхности).
Гарантия и поддержка.
Гарантийный срок эксплуатации огней 12 месяцев, гарантийный срок хранения в помещениях и открытых площадках в упаковке 36 месяцев. Техническая поддержка в течение всего срока эксплуатации
